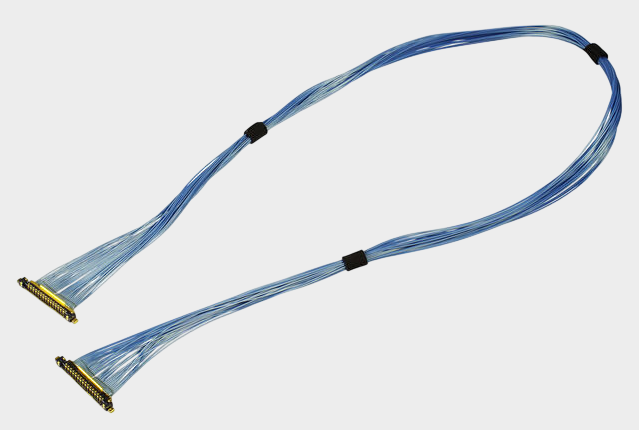

極細同軸線束の選定プロセスにおいて、エンジニアはよく「AWG46という細い線はどれくらいの電流を引き受けられるのか？」と気にしています。実際には、極細同軸線の流電能力は素材の規格、コネクタ端子の定格電流、接点数、温上昇、実際の作業環境を総合的に判断する必要があります。I-PEX 82447-100B-02-Dを例に取ると、この製品はCABLINE®-UX II 50Pin極細同軸線束に分類され、AWG #46、50Ω Micro-Coaxial Cable、300mmの長さ、1-N線位定義が採用されています。素材端に使用されているコネクタモデルは20532-050T-02-1です。I-PEXオフィシャルはCABLINE®-UX IIに対して以下の電流定格値を提供しています：AWG46 Micro-Coax 0.1A/contact、AWG44 Micro-Coax 0.15A/contact；AWG39 Discrete Wireは0.5A/contactですが、最大6個のContactsです。したがって、82447-100B-02-Dに対して、実際に採用されているAWG46の方案、つまり0.1A/contactのシリーズのコネクタ定格パラメータを重点的に参照すべきです。
この購入と設計において非常に誤解しやすいポイントです。0.1A/contactは接点の定格電流の参照値であり、82447-100B-02-Dの50Pinのラインバンド全体が直接5Aの連続動作能力と定義されるわけではありません。実際の電流容量は、導体の断面積、絶縁材料、ラインバンド内の熱放出条件、隣接する通电线芯の数、接触抵抗、環境温度、許容温上昇などの要因に影響されます。特に82447-100B-02-DはAWG #46の非常に細い同軸線を使用しており、設計の重点は高密度、高柔軟性、高速信号伝送であり、大電流の電源線としての使用ではありません。I-PEXの資料も、CABLINE®-UX IIが0.25mmのコンタクトピッチを持ち、30、34、40、50Pinをサポートし、非常にコンパクトな構造を持っていることを示しており、実際のアプリケーションでは表示、データおよび小型機器の内部高速接続に適しています。

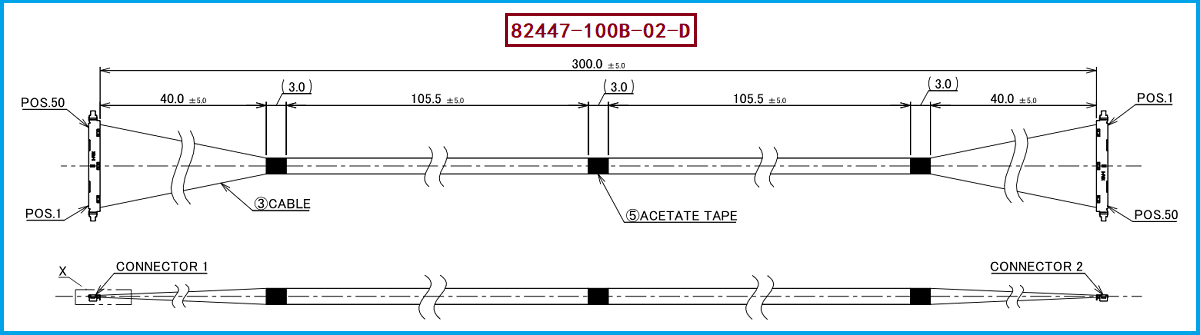

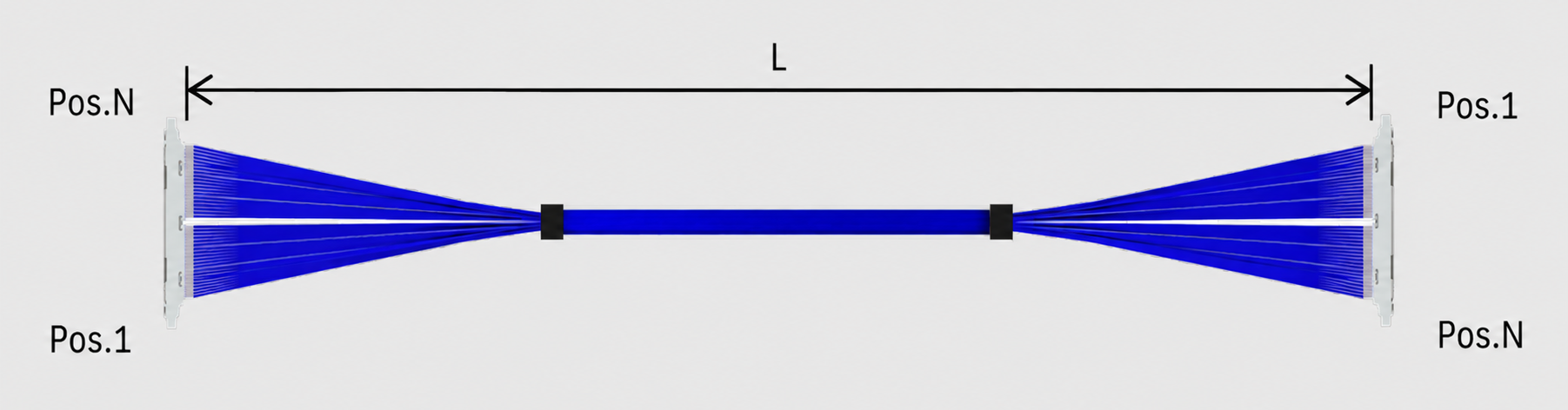

製品構造から見ると、82447-100B-02-Dは50本のAWG #46、50Ω Micro-Coaxial Cableを使用しており、両端はCABLINE®-UX II構造と組み合わせられています。線位は1-Nと定義されており、300mmの標準線束に対応しています。I-PEX CABLINE®-UX IIは0.25mmの超狭いContact Pitch、Vertical（Right Angle）構造を持ち、高さ約1.04mmでCable Shield → Ground Bar → Plug Shell → Receptacle Shell → PCBに接地経路を形成しています。公式に提供された参照伝送速度は5Gbps/lane NRZです。したがって、エンジニアにとってこのような非常に細い同軸線束の価値は、高速信号伝送、スペースの節約、柔軟な配線、および屏蔽性能に主要体现在あり、大きな電流承载能力を追求するのではなくです。

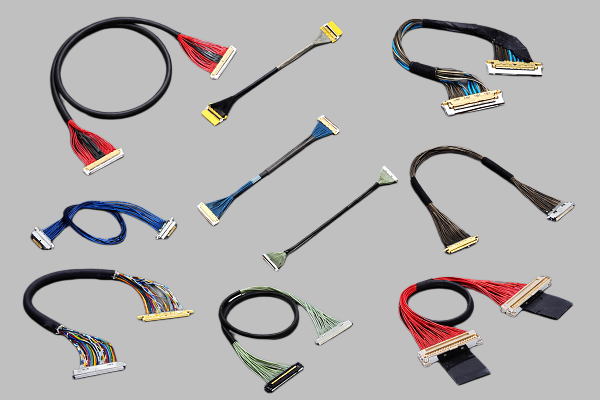

もし顧客がI-PEX 82447-100B-02-D互換の代替製品を購入または開発する必要がある場合、まずは50ピン、AWG #46、50Ωマイクロコイル、300mm、1-Nライン位置の定義、および線材端の20532-050T-02-1などの重要条件を確認することをお勧めします。その後、実際のアプリケーションに基づいてどのピンが信号を負担するか、どのピンが電源に関与する可能性があるかを確認し、電源ピンの数と温上昇を検証してください。一つのパラメータ「0.1A/コンタクト」だけで線束の最大電流を判断することはできず、さらに非常に細い同軸線を通常の大電流電源線として直接使用することはできません。国産代替、サンプル製作、または大量購入が必要なプロジェクトについては、当社では以下のサービスを提供できます：82447-100B-02-D互換の代替線束プラン、顧客の図面、サンプル、およびアプリケーション要求に基づいて、コネクタ、AWG規格、インピーダンス、長さ、ライン位置の定義、および加工構造をマッチング開発します。
極細同軸線の電流能力は具体的な規格で判断すべきです
総合的に見て、極細同軸線にはすべての製品に適用できる統一の「最大電流」値は存在しません。I-PEX 82447-100B-02-Dの50ピン極細同軸線束は、AWG #46、50Ω Micro-Coaxial Cableを使用しており、I-PEX CABLINE®-UX IIシリーズの資料ではAWG46の電流定格値が0.1A/contactとされています。このパラメータは、対応する接点の定格電流の参考値として理解すべきであり、単に50ピンライン束全体が長期間にわたって5Aを承载できると簡単に導き出すことはできません。設計時には、実際の通電ピン数、作業温度、許容温上昇および適用条件を考慮して検証を行う必要があります；私は【3W電子部品ウェブサイト】，当社は充実した極細同軸線束製造システムと技術チームを有しており、様々な同軸線束のカスタマイズと代替が必要な場合にお応えいたします；お問い合わせください：張經理 18913228573（ライン同号）調達担当者が代替製品を探す際には、82447-100B-02-D、20532-050T-02-1、50Pin、AWG #46、50Ω、300mm、1-Nなどの重要仕様を特に確認し、代替ケーブルが機械的、電気的およびアプリケーション的に完全に互換であることを確実にしてください。
