設計の視点から見ると、極細同軸線は単に「FPCを完全に代替する」というものではなく、より正確な表現は：高速信号、狭い空間、曲がりくねった配線、EMI要求が高い接続シーンにおいて、伝統的なFPCの他の選択肢として極細同軸線が役立つことです。FPCは全体が薄く、線路の集積度が高く、多くの回路レイアウトに適しているのに対し、極細同軸線は独立した同軸構造を取り、各線が信号導体、絶縁層、およびシールド構造を備えており、高速信号伝送とシールド設計において独自の利点があります。I-PEX CABLINE®-UX IIは0.25mm Contact Pitch、垂直出線構造を用いており、30/34/40/50PINをサポートし、薄くて空間が限られているデバイス内部の接続に対応しています。したがって、ノートパソコンの回転軸、ディスプレイモジュール、小型高速電子機器などの位置では、特定の構造に応じて選択肢を比較することの方が、特定の線材が「絶対に優れている」と判断することよりも適切です。

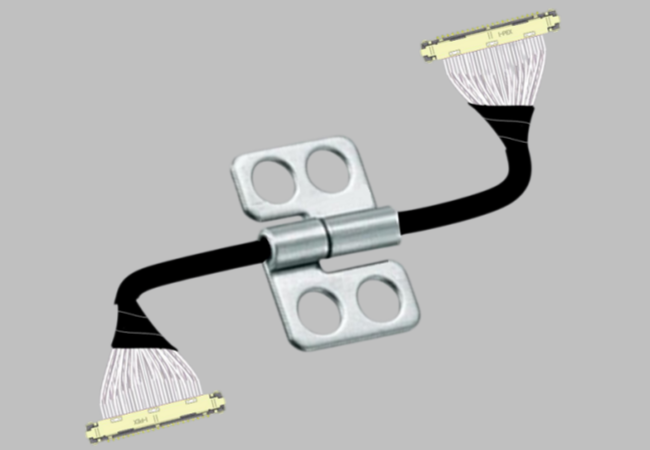

エンジニアにとって、製品内部に高速表示やデータ伝送があり、同時に軸受、狭い間隙や複雑な曲線経路を通る必要がある場合、極細同軸線は非常に高い応用価値があります。CABLINE®-UX IIはMicro-Coaxial Cableをサポートし、0.25mmピッチの高密度接続ソリューションを提供します。公式資料の参考伝送能力は5Gbps/lane NRZで、USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDPおよびMIPIなど、アプリケーション参照が並べられています。その屏蔽経路はCable Shield → Ground Bar → Plug Shell → Receptacle Shell → PCBであり、連続的な屏蔽接地経路の構築に有利です。したがって、従来のFPCが高速信号、動的曲線や局部的な空間レイアウトを同時に満たすことが難しい場合、極細同軸線を代替案としてシミュレーション、サンプル作成、信号完璧性確認を行うことができます。

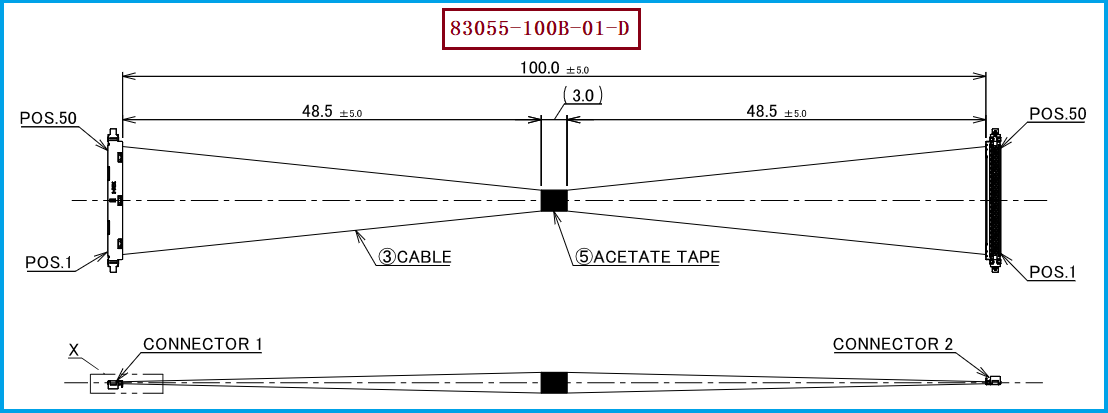

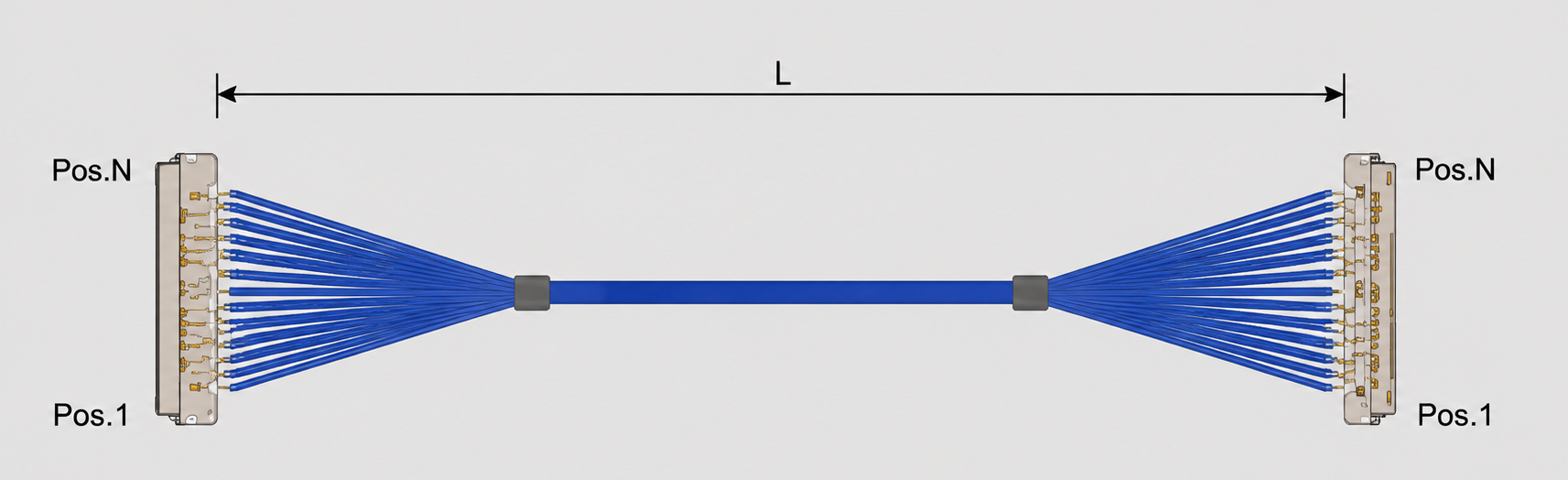

今回の対応する製品モデルはI-PEX 83055-100B-01-Dで、工程図に従って、この製品はCABLINE®-UX II 50P HARNESSに該当し、Micro-Coaxial Cable AWG #46、50Ω、Blueを使用し、線束長は100.0 +5.0/-0 mmで、両端は1-1対応の50PIN線序を使用しています。この線束が使用する線材端子コネクタモデルは20532-050T-02-1で、コネクタは50PIN、0.25mmピッチです。エンジニアにとっては、この50PIN高密度接続方式により、限られたPCBエリア内で多チャンネル信号接続が可能です；購入担当者にとっては、交換時には「接続できるかどうか」だけでなく、50PIN、0.25mmピッチ、46AWG、50Ω、100mm長さ、1-1線序、端子構造などの重要なパラメータを同時に確認し、交換製品が元の設計の組立および電気要件を満たすことを確実にする必要があります。
もしプロジェクトが現在、伝統的なFPCを使用しているが、高速信号、空間レイアウト、動的曲げやEMI設計で制限に直面している場合、極細同軸線束を代替評価に取り入れることができます。選定時には、エンジニアはまず設備内部のスペース、信号速度、線束の曲げ経路、コネクタの取り付け方法、およびシールド接地の要求を確認することをお勧めします。購入担当者は、原FPCまたは原線束のチャンネル数、長さ、コネクタ、端子接続関係、および供給先のスペックを重点的に確認する必要があります。I-PEX 83055-100B-01-Dの場合、20532-050T-02-1、50PIN、0.25mmピッチ、AWG #46、50Ω、100mmおよび1-1線序などのパラメータを重点的に確認することをお勧めします。当社では、83055-100B-01-D互換の代替線束ソリューションを提供し、クライアントの元のラインバンド、製品図面、またはサンプルに基づいて極細同軸線束の構造とスペックを開発し、エンジニアリング検証、国産代替、および大量購入のサポートを提供します。
