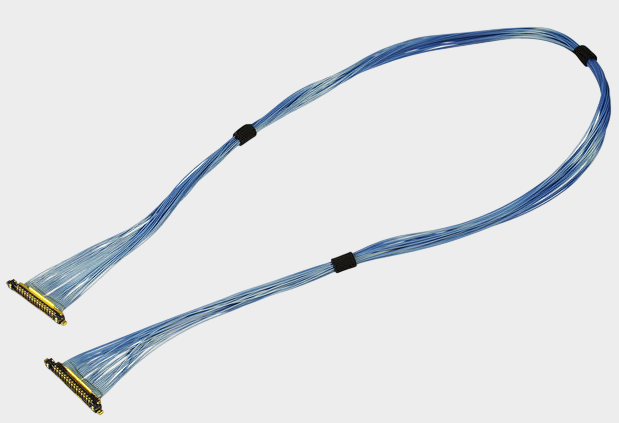

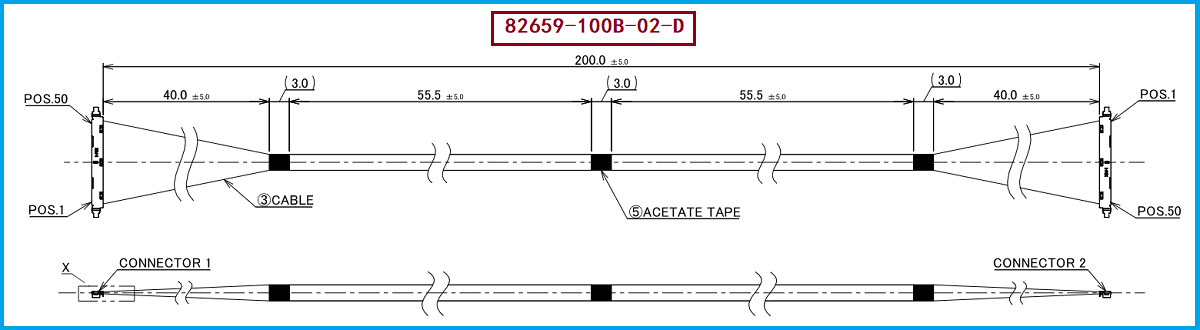

エンジニアにとって、「極細同軸線束の典型的な減衰率はどの程度ですか？」という質問は、単一のdB値で簡単に答えることはできません。減衰は周波数に依存するパラメータであり、通常、挿入損失（Insertion Loss）、作業周波数、線長、導体材料、絶縁媒体、インピーダンス、およびコネクタなどの要因を考慮して判断する必要があります。今回の製品I-PEX 82659-100B-02-Dを例に取ると、このモデルはCABLINE®-UX II 50Pin極細同軸線束で、50Ω Micro-Coaxial Cable AWG #46を使用し、長さが200mmで、両端の線束コンポーネントは20532-050T-02-1などの付属構造を使用しています。I-PEXオフィシャルはCABLINE®-UX IIに対して参照伝送速度として5 Gbps/lane NRZを提供していますが、オフィシャル製品ページではこの値を特定の周波数での線材の減衰値として定義していないため、実際のプロジェクトでは、具体的な周波数でのSパラメータや挿入損失テストを通じて線束の実際の減衰性能を決定する必要があります。
極細同軸線は良い高周波伝送構造を持ちますが、信号の伝送過程で損耗が生じます。周波数が高いほど、導体の高周波損耗、媒体損耗、およびコネクタおよびインピーダンスの不連続による反射の影響が通常より注目を要します；また、線が長いほど、累積的な伝送損耗も明確に見られます。したがって、「AWGが細いほど、損失は必ず大きくなる」とは単純に考えられず、線材の構造と特定の周波数を総合的に考慮する必要があります。82659-100B-02-Dは50本の50Ω、AWG#46 Micro-Coaxial Cableを用いており、標準的な長さは200mmで、設備内部の短距離高速相互接続シーンに属します；このようなアプリケーションでは、エンジニアは導体の断面積よりも全体のリンクの挿入損耗、回波損耗、およびインピーダンスの連続性に注意を払うべきです。I-PEXの公式ページでは、CABLINE®-UX IIの単端および差分信号の整合性テスト資料の入口も提供しており、高速アプリケーションでは実際のSIテストを結び付けた評価が必要であることを示しています。
エンジニアリング選定：ただ「減衰がどの程度dBか」と尋ねるだけでなく、何を見るべきでしょうか？
もし開発エンジニアの視点から非常に細い同軸線束を評価する場合は、「衰减」を完全な信号完整性のシステムに考慮することをお勧めします。82659-100B-02-Dの場合、まずは50Ω Micro-Coaxial、AWG#46および200mmの長さが元の設計と一致しているか確認する必要があります。その後、コネクタ端のインピーダンス連続性、インサーション損失、反射損失、串扰および実際の高速信号の眼図に注目します。I-PEX CABLINE®-UX IIは0.25mmのコンタクトピッチ、垂直/右角度構造を備えており、30、34、40、50ピン仕様を提供し、5 Gbps/lane NRZの参考伝送速度を示しています。したがって、実際のプロジェクトで「衰减が高速信号の要件を満たしているかどうか」を判断するためには、より合理的な方法は、目標周波数とデータレートを確認し、それに対応するSIテストを実施することです。業界標準の「典型的な衰减率」を直接適用するのではなく、です。

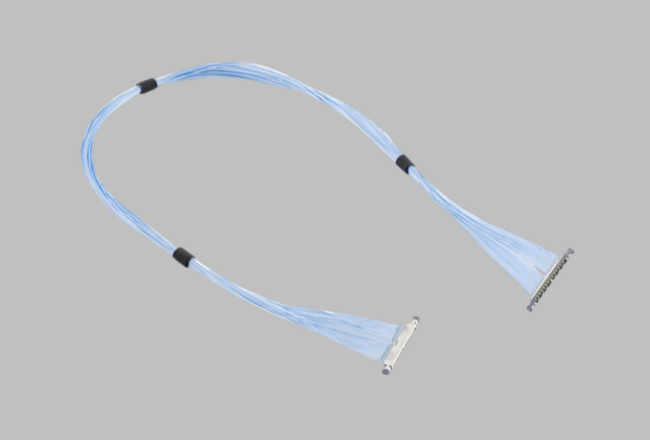

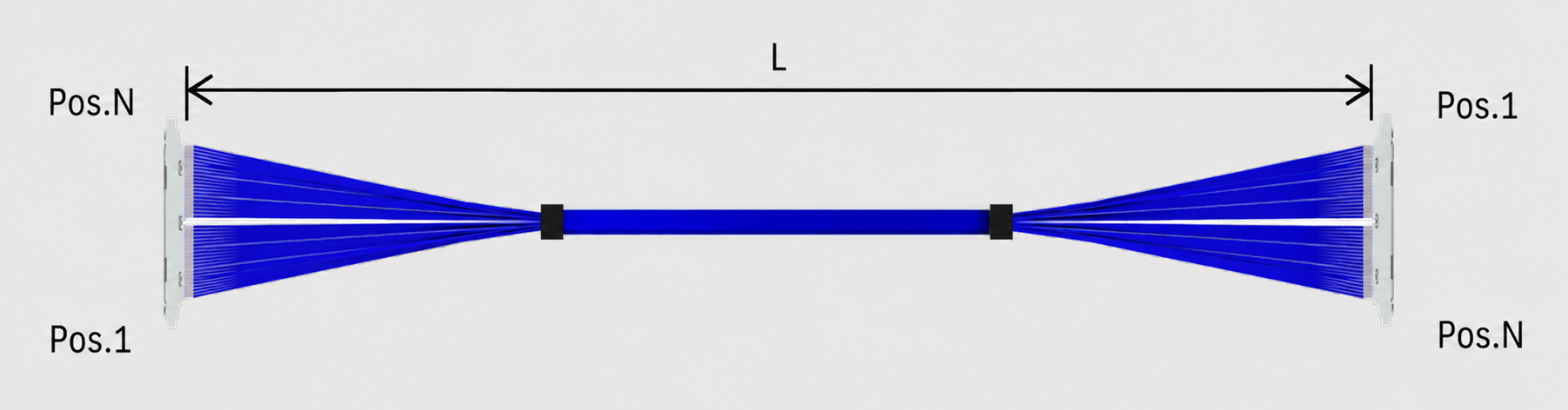

購入担当者およびハードウェアエンジニアが82659-100B-02-Dの代替製品を探す際には、「コネクタ+線材+長さ+線序+電気的性質」の完全な組み合わせで確認することをお勧めします。本モデルはCABLINE®-UX II 50Pin、AWG#46、50Ω、200mm、1-N極細同軸線束に対応しており、線材端に使用されるコネクタコンポーネントモデルは20532-050T-02-1です。I-PEX公式で推奨される50Pinプラグケーブルアッセイメントは20531-050T-02-1で、プラグメタルキャップは2799-0501、対応受容器は20533-250Eです。代替製品は外観およびピン数が一致するだけでなく、線長、線序、インピーダンス、線材外径、コネクタの配合寸法、および目標周波数での挿入損失および反射損失を重点的に確認する必要があります。当社は以下を提供できます：82659-100B-02-D互換代替線束ソリューション、クライアントの設計図および実際の使用要求に基づいて極細同軸線束の互換開発、サンプル製作、および大量生産。
