ラップトップやタブレット、VR/ARデバイス、ディスプレイモジュールおよび他の小型電子機器が薄型化、高集積化の方向に進むにつれて、設備内部の高速信号接続が直面する核心的な矛盾は、「伝送できるかどうか」から「より小さい空間でどのように安定して伝送するか」に変わってきました。極細同軸線は小さい線径、独立した同軸屏蔽構造、そして高密度接続器に適した特徴を持つことから、設備内部の高速相互接続領域においても明確な応用価値があります。I-PEX CABLINE®-UX IIを例に取ると、それが0.25mmのコネクトピッチ、90°出線垂直挿拔構造を用いており、30、34、40、50ピン規格を提供し、空間制限や回転軸構造のアプリケーションに向け小型化設計がなされています。公式資料では5Gbps/lane NRZを参照伝送速度として挙げ、USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDPおよびMIPIなどの参照標準を挙げています。これに基づいてみると、極細同軸線は未来の全高速伝送市場を「独占」するとは限らないものの、小型設備内部の高速信号相互接続のこの特定の分野においても持続可能な発展の基盤があります。
エンジニアにとって、未来の高速伝送はGbpsをさらに高めるだけでなく、コネクタのサイズ、配線スペース、EMI、および構造信頼性などの問題も解決しなければなりません。CABLINE®-UX IIは0.25mmの狭いピッチを用い、約1.04 +0.06/-0.1mmの嵌合高さと2.4mmの深さを持ち、40ピン版は小さなスペースで多チャンネル接続を実現できます；I-PEXはまた、40ピン、約0.24mmのケーブル外径のシミュレーション例を提供し、約Φ2.66mmの内径の軸やチューブ空間を通じて接続できます。その多点接地パスは、Wire Shield→Ground Bar→Plug Shell→Receptacle Shell→PCBに連続的な接地接続を形成します。ノートパソコンのディスプレイアーム、薄型表示装置、および内部スペースが狭い高速接続シーンにおいて、この構造の価値は他の高速インターフェースの発展によって簡単には失われません。

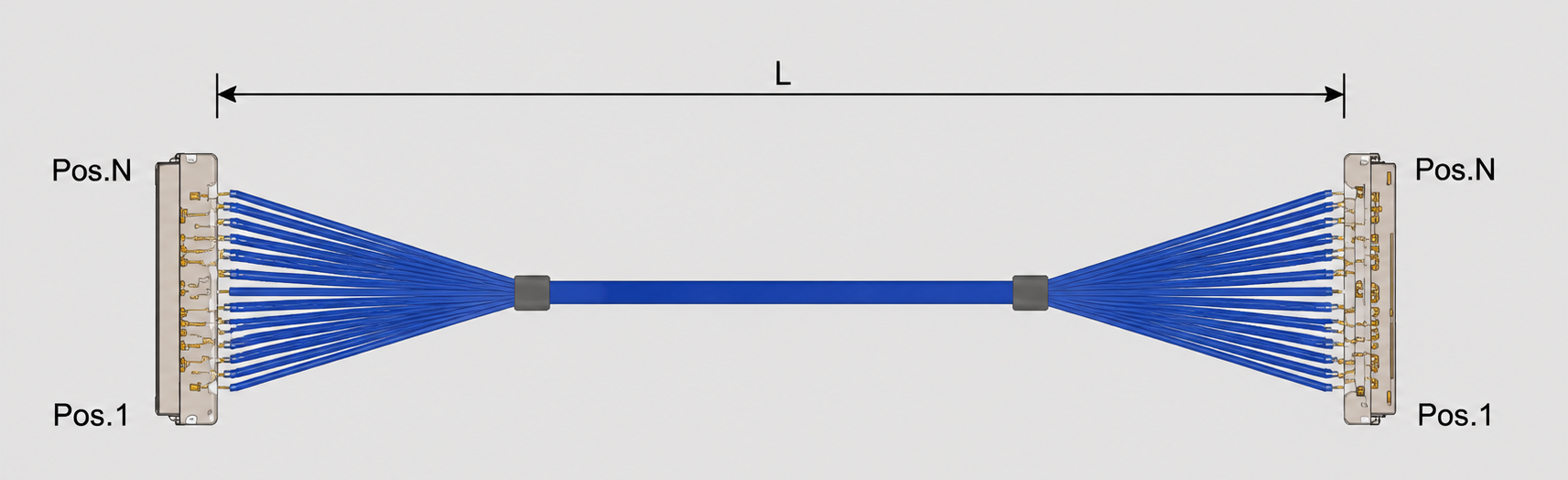

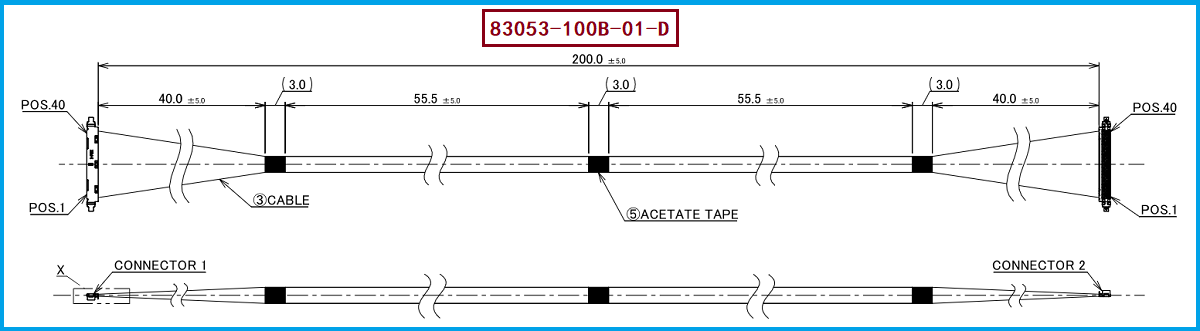

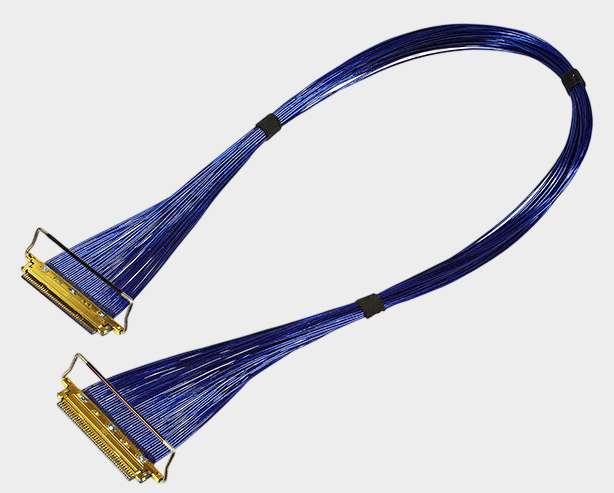

この文書が対応する製品はI-PEX 83053-100B-01-Dで、CABLINE®-UX II 40Pin極細同軸線束に該当し、公式モデル資料のスペックは40Pin、Micro-Coaxial 46AWG、L=200mm、1-1です。本製品ラインの線材端に使用されるコネクタモデルは20532-040T-02-1で、線位は1-1と定義されています。実際の工事業用で、購入担当者は「40Pin、200mm」と見ただけでラインアップが直接代替可能と判断することはできません。なぜなら、同じシリーズには40Pin、200mm、1-Nの82658-100B-02-Dがあり、線位の定義が異なるからです。I-PEXの現在の公式モデル表では83053を40Pin、200mm、1-1の標準ハービスとして明示的にリストしていますので、見積もり、サンプル製作、国内製代替品を検討する際には、83053-100B-01-D、46AWG、200mm、1-1、20532-040T-02-1を完全なスペック識別条件として扱う必要があります。単に「UX II 40Pinラインアップ」という曖昧な名称を提供するのではなく、です。
極細同軸線から見た購入と工学の代替の視点では、将来の持続的な成長は、市場の伝送速度がどれだけ向上するかだけでなく、供給者がより小さいスペース、より高い密度、より安定した信号、そして大量生産の一致性を継続的に解決できるかが鍵となります。83053-100B-01-Dの互換代替について、まずCABLINE®-UX IIコネクターシステム、40ピン、0.25mmピッチ、46AWGマイクロコーデックス、200mm線長及び1-1ライン位置定義を確認し、さらに線材外径、抵抗、屏蔽構造、接続方法、実際の装着空間を詳細に核对する必要があります。高速応用においては、全体機器と合わせてSI/EMI検証を行い、単に機械的な寸法に基づいて「完全互換」と判断することはできません。I-PEX公式も特別に説明しています、ハーネス仕様が変更された場合、パート番号も相应に変更する必要があります。当社は次のようなサービスを提供できます：83053-100B-01-D互換代替ハーネスソリューション、お客様の元の工場図面、コネクターモデル及び実際の使用要求に基づいて極細同軸線束の仕様調整、製造加工、代替ソリューション開発、工学検証と国産代替の購入支援を提供します。
