8K画像はより高い画像解像度とより大きなデータ転送量を意味しており、したがって、表示装置の内部接続は「速く伝える」だけでなく、インピーダンス、信号整合性、干渉、EMI、および接続構造などの要素にも注目する必要があります。エンジニアにとっては、線束が「通るかどうか」だけでなく、高速信号が線缆、コンector、PCBを通過した後も安定して保持できるかどうかも確認する必要があります。I-PEX CABLINE®-UX IIは0.25mm Contact Pitch、90°出線垂直挿拔構造を採用し、極細のMicro-Coax線材と組み合わせることで、限られた空間内で高密度高速信号接続を実現します。公式資料では、参照伝送速度が5 Gbps/lane NRZとされ、USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及びMIPIなど高速アプリケーションの参照が列挙されています。
極細同軸線は単に通常の線材を細くすることではありません。その核心的な価値は、高速信号を制約し屏蔽する同軸構造を利用し、信号導体、絶縁層、および屏蔽層が安定した伝送構造を形成することにあります。8Kなどの高データ量画像システムにおいては、外部の電磁干渉を低減し、高速信号伝送過程での反射、串扰、および損耗を制御することは非常に重要です。CABLINE®-UX IIは多点接地設計を採用し、公式展示の屏蔽経路はWire Shield → Ground Bar → Plug Shell → Receptacle Shell → PCBとなっており、連続的な屏蔽と接地経路の形成に有利です。また、このコンネクタはAWG44、AWG46 Micro-Coaxをサポートしており、AWG46は0.1A/contact、AWG44は0.15A/contactの定格電流に対応しています。エンジニアにとってこれは、高速画像リンクの設計を行う際には、線材の抵抗、AWG、外径、コンネクタ、およびPCBを高速伝送システムとして全体として評価する必要があることを意味します。

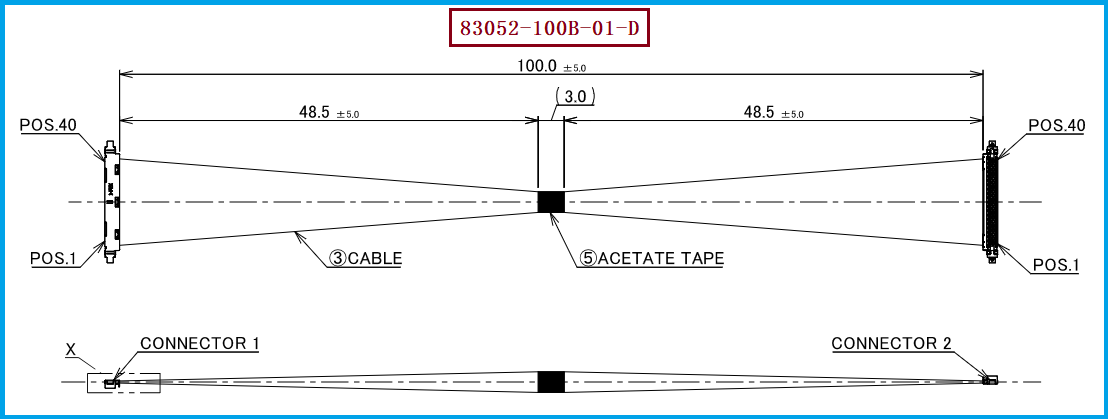

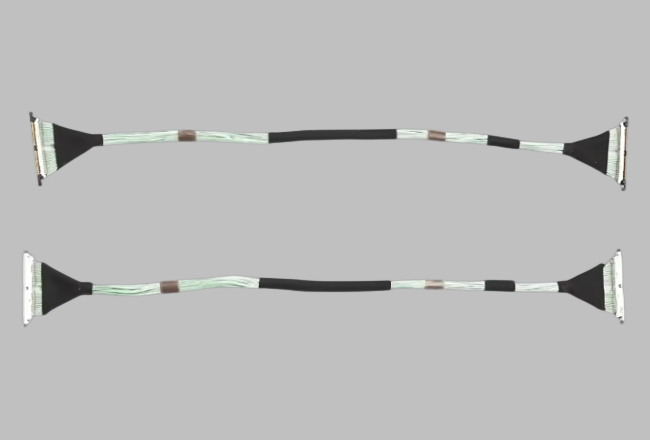

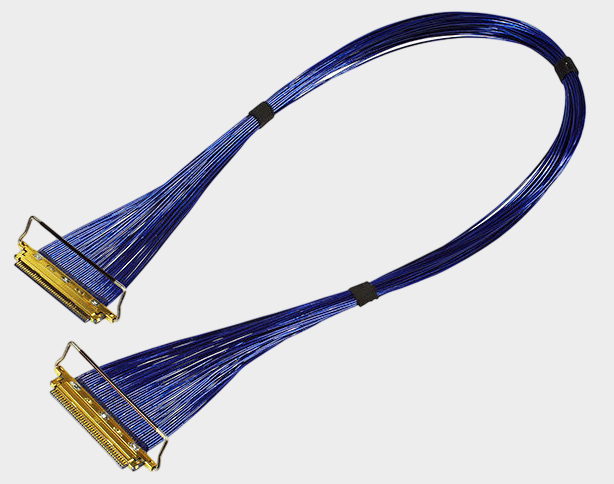

今回紹介する製品モデルはI-PEX 83052-100B-01-Dで、CABLINE®-UX IIシリーズの40ピン、1-1線序、100mm長さの極細同軸線束であり、Micro-Coaxial 46AWG線材を使用しています。この線束に対応する線端子接続器モデルは20532-040T-02-1で、CABLINE®-UX II 40ピンプラグハウジングに属します。I-PEX公式製品ページでは、83052-100B-01-Dを「40pin micro-coaxial 46AWG L=100mm 1-1」標準線束モデルとして、20532-040T-02-1を40ピンプラグハウジングとして明示的にリストアップしています。購買担当者にとって、この製品の価値はモデルが一致することだけでなく、元の線束図面に基づいて接続器、ピン数、線材規格、線長、加工構造などを一つずつ確認できるため、代替開発中の規格偏差リスクを低減する点にあります。

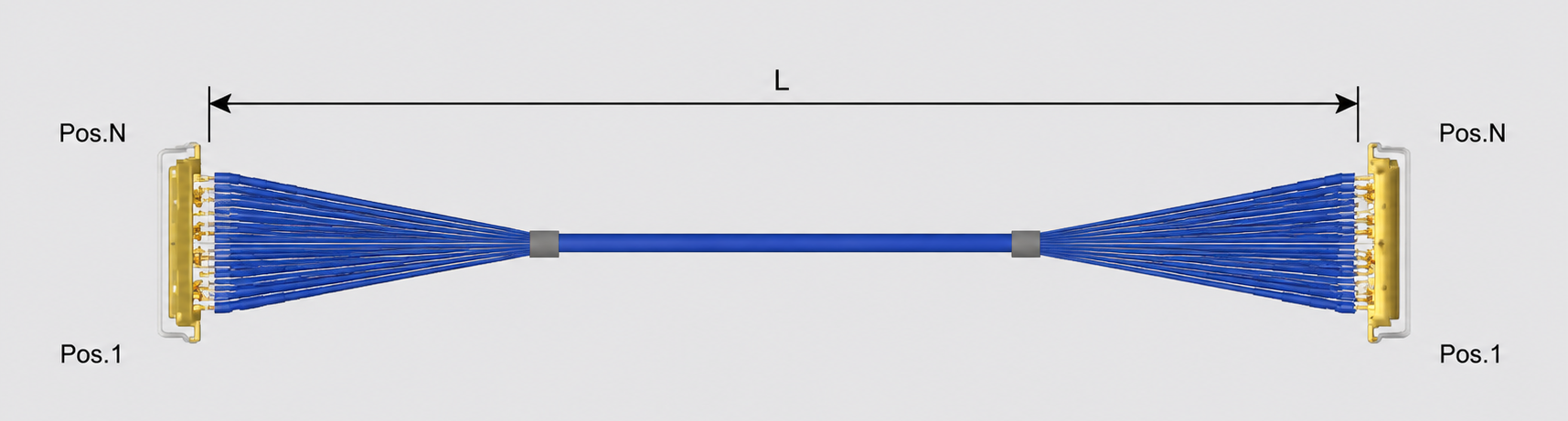

もし顧客がI-PEX 83052-100B-01-Dの互換や代わりの線束を探している場合、工学的側面でまず40ピン、100MMの長さ、1-1の配線順、46AWG Micro-Coaxなどの主要条件を確認することをお勧めします。その後、コネクタのモデル、線材の外径、インピーダンス、シールド構造、端子の加工サイズ、実際の装置のスペースをさらに照合してください。CABLINE®-UX IIは0.25mmピッチ、約1.04mmの高さ、2.4mmの深さで採用しており、公式資料では40ピン極細同軸線束がΦ2.66mmの内径の回転軸や柔軟な管を通過するシミュレーションが示されています。そのため、軽量で薄い装置、ディスプレイモジュール、回転軸内部などのスペースに限られたシーンに特别適しています。当社では以下を提供できます：I-PEX 83052-100B-01-D互換/代替線束ソリューション。顧客が提供する元のPDF図面、サンプル、技術データに基づいて、40ピン極細同軸線束に対する構造、線材、長さ及び端子の加工設計を開発し、工程の確認、国内製造の代替品、大量購入のための線束製造サポートを提供します。
