高速電子機器内部接続において、エンジニアはよく次の問題に注目します：極細同軸線の芯線直径はどれだけ小さくできるか？実際には、「銅芯導体直径」と「全体の極細同軸線外径」を区別する必要があります。AWGの数値が大きいほど、導体断面積は通常小さくなりますが、極細同軸線の最終的な寸法は絶縁層、シールド層および外被構造によって影響を受けますので、単に全体の線材外径で内部芯線直径を代表することはできません。I-PEX CABLINE®-UX IIプラットフォームを例に取ると、公式にはAWG44、AWG46 Micro-Coaxial Cableがサポートされており、約0.24mmの外径の同軸線で加工された40ピン線束がΦ2.66mmの内孔転軸/ソフト管を通過するシミュレーション参考が提供されています。これは、極細同軸線の全体外径が非常に小さいことを示していますが、この0.24mmは線材外径の適用参考であり、銅芯導体直径ではありません。

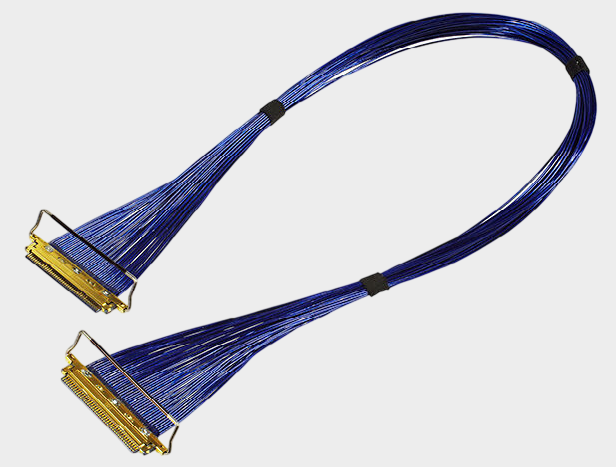

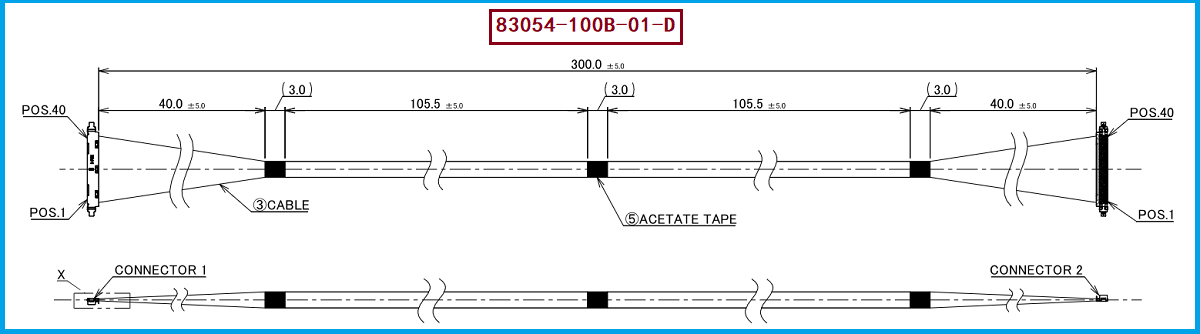

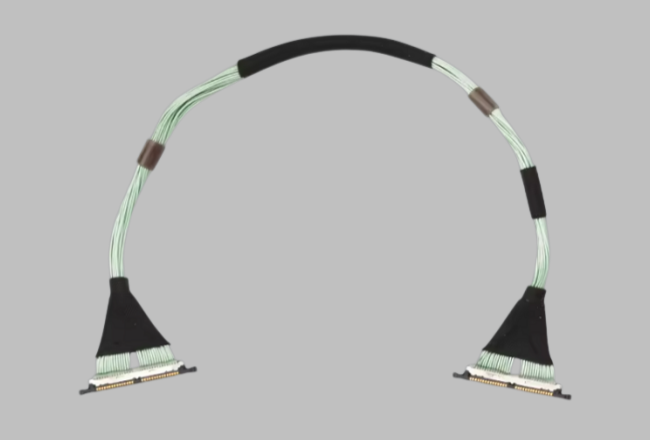

今回の製品はI-PEX 83054-100B-01-Dで、CABLINE®-UX II 40Pin極細同軸線束に該当し、46AWG Micro-Coaxial Cable、50Ω、300mmの線長、1-1の線序を採用しています。線材端は20532-040T-02-1コネクタを使用し、40PIN、0.25MMピッチに対応しています。I-PEXの公式製品ページでは、83054-100B-01-Dが40Pin、46AWG、300mm、1-1と明示的に記載されており、CABLINE®-UX IIがAWG44およびAWG46 Micro-Coaxial Cableをサポートしているとも述べています。エンジニアにとって、46AWGの価値は「線が細い」というだけでなく、有限な布線スペース内で多くのチャンネルを高密度に配置し、柔軟性と高速信号接続のニーズを両立させることにあります。購入担当者にとっては、「46AWG」は線規条件に過ぎず、実際の交換時にはインピーダンス、線材外径、長さ、線序、コネクタ構造も同時に確認することが必要であり、AWG規格に基づいて単に購入することはできません。
実際の開発替わりでは、エンジニアはまず元の線束が要求しているのは导体直径、線ケーブルの外径、それともAWG線規であることを確認することをお勧めします。それは同じ概念ではありません。83054-100B-01-Dの場合、原图紙の要求を基準に、40PIN、0.25MMピッチ、20532-040T-02-1コネクタ、46AWGマイクロ・コーペクシアル、50Ω、300mmおよび1-1線序などの重要な条件を特に確認してください。同時に、設備内の曲げ半径、走线路径、コネクタの取り付け空間も確認してください。I-PEXの公式資料によると、CABLINE®-UX IIは0.25mmコンタクトピッチ、垂直な右角構造を備え、30/34/40/50Pinをサポートしており、40Pinの幅は4.1＋0.25×ピン数で計算され、スペースに制約があるおよび回転軸類のアプリケーションに使用できます。したがって、顧客が互換的な替わりの線束を探す場合は、「46AWGがどれだけ細かいか」に注目するだけでなく、線材構造+電気性能+コネクタ+寸法+線序+組立方法を全体でマッチングすることをお勧めします。
我が社は極細同軸線束の生産製造および互換代替案の開発に専念しており、お客様が提供するPDF図面、サンプルおよび技術要求に基づき、I-PEX 83054-100B-01-Dに対して互換代替生産を行うことができます。このモデルに対して、20532-040T-02-1端子連結器、40PIN、0.25MMピッチ、46AWGマイクロコアキアル、300mm、1-1線序などの主要スペックを基に方案マッチングを行い、さらにお客様の機器の実際の配線スペース、曲げ要求および信号伝送要求に基づいて確認を行います。エンジニアにとっては、製品が実際の組み付けおよび信号接続要求を満たすかどうかを重視し、購入担当者にとっては、互換代替案を通じて第二の供給源を確立し、単一のブランドおよび単一の供給渠道への依存を減らすことができます。I-PEXオフィシャルページでは、83054-100B-01-DをCABLINE®-UX II 40Pin、46AWG、300mm、1-1標準評価線束モデルとして掲載しています。
