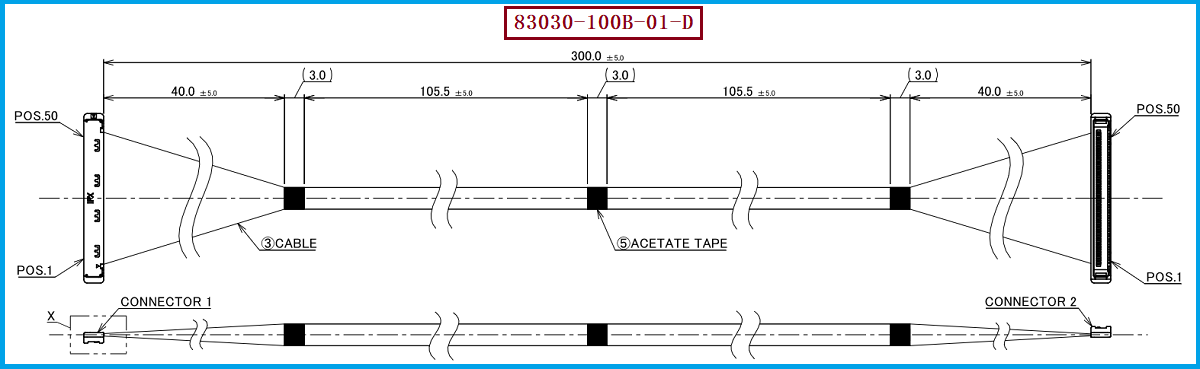

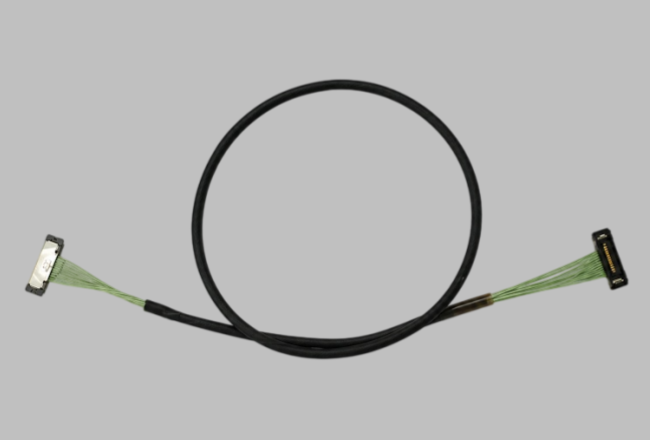

多くのエンジニアや購買担当者は、極細同軸線を初めて手に取ると、次のような疑問を持つことがあります：信号を伝達する線材としては同じですが、なぜ極細同軸線の購入価格が普通の線材よりも高くなるのでしょうか？実際には、極細同軸線の製造は普通の導線よりも難しく、単に普通の線材を細くするだけではなく、非常に小さい外径で導体、絶縁層、シールド層、外被などの構造を精密に製造し、同時にインピーダンス、減衰、交叉干渉およびシールド性能を制御する必要があります。高速信号伝送に応用が進むと、線材の寸法一致性和電気性能がシステムの信号完全性に直接影響を与えます。今回のI-PEX 83030-100B-01-Dを例に取ると、それはCABLINE®-SS 50P 1-1コードループに属し、公式モデル情報では長さが300mmに指定されています；具体的には83030の工程図では50本のAWG #40、50Ω Micro-Coaxial Cableの使用が指定されています。つまり、購入時には普通の50芯の配線を購入しているのではなく、50本の精密な極細同軸線からなる高密度高速コードループを購入していることになります。
エンジニアの視点から見ると、極細同軸線のコストは後工程の加工難度にも由来します。線材が細いほど、剥線、裁線、端接、配置、固定、そして屏蔽処理の工程の許容範囲が狭くなります。50本の線を同時に加工する場合、機械の精度、治具有効性、そして生産者の工程管理能力に高い要求がなされます。I-PEX 83030-100B-01-DはCABLINE®-SS 50PIN接続方式を採用し、線端に使用されるコネクタのモデルは20373-R50T-06で、コネクタ50PIN、0.4MMピッチです。I-PEXの公式資料によると、CABLINE®-SSは0.4mmコンタクトピッチ、垂直右角構造を持ち、10、14、20、30、32、35、40、50ピンをサポートし、W-Pointダブルタッチデザインを備えています；50ピンのプラグハウジングは20373-R50T-06です。生産業者にとってこれは、それぞれのピン位置が正確に端接および配置される必要があり、機械的組み付け要求を満たすだけでなく、高速信号伝送要求にも対応する必要があることを意味します。したがって、極細同軸線束の価値は「1メートル当たりの線材価格」でしか評価できないわけではありません。
購入担当者にとって、極細同軸線は高価に見えるが、実際に比較すべきはプロジェクト全体の総合コストです。単価を下げるために一般的な線材や技術能力に不足する代替品を使用すると、一旦インピーダンス偏差、信号減衰、干渉の増加、屏蔽効果の不足、端子接触の異常、またはバッチごとの一致性问题が発生すると、後でサンプルの再作成、機器の調整、品質選別、さらには全体の機器の返工などの隠されたコストが発生する可能性があります。CABLINE®-SSの公式資料は、40P、AWG#40、45Ω、100mm条件での高速伝送テストを提供し、16Gbps/Laneを高速アプリケーション能力として挙げています。また、このシリーズは0.4mmピッチと狭い構造を特徴としており、スペースが限られている機器内部の接続に使用できます。したがって、エンジニアにとっては、インピーダンス、插入損失、干渉、線序、コネクタのマッチング、信号の完全性を重点的に確認すべきであり、購入担当者にとっては、材料コスト、加工良率、品質安定性、納期、および大量供給能力を総合的に評価すべきであり、単に普通の線の価格を比較基準としてはなりません。
もしプロジェクトの元デザインがI-PEX 83030-100B-01-Dを使用している場合、エンジニアリング側がまず以下の重要条件を確認することをお勧めします：50PIN、0.4MMピッチ、1-1ラインナップ、300mmの長さ、AWG#40マイクロコーペクシアルケーブルなど。また、線材端の20373-R50T-06とデバイス端のマッチングコネクタの機械および電気的な適合関係を確認してください。I-PEXの公式CABLINE®-SS製品情報によれば、50P 1-1ラインセットには100mmの83028、200mmの83029および300mmの83030が含まれており、そのため、代替選定を行う際には具体的な長さとラインナップに応じて製品を選択する必要があります。CABLINE-SS 50Pに基づいて単に交換することはできません。国産化、第二サプライヤーや購入コストの削減が必要なプロジェクトに対して、元製品のコンネクタモデル、PIN数、ピッチ、線径、インダクタンス、長さ、ラインナップ及び組み立てサイズに基づいて互換性のある開発を行うことができます。当社は以下を提供します：I-PEX 83030-100B-01-D互換代替ラインセット、顧客のプロジェクト要求に応じて極細同軸線材の選定、ラインセット加工、端子接続及びサンプル検証を行い、エンジニアに互換代替開発のサポートを提供し、購入担当者に第二サプライヤーや国産代替の参考を提供します。
