ノートパソコン、タブレット、産業用視覚デバイス、AI端末、および高速表示デバイスにおいて、デバイスの動作安定性はチップ、PCB、およびソフトウェアに関連するだけでなく、内部の高速接続線束も信号伝送品質に直接影響を与えます。極細同軸線は中心導体、絶縁層、屏蔽層、および外被で構成された同軸構造を持ち、高速差分信号伝送において優れた遮蔽と干渉抵抗能力を提供します。また、柔軟性と小型化を兼ね備え、スペースが限られ信号完全性が高い必要があるデバイスに特別に適しています。I-PEX CABLINE®-SSコネクタは0.4mm間隔の垂直直角挿拔構造を持ち、組み合わせ後の高さは約1.65±0.2mmで、最高16Gbps/Lane級の高速アプリケーションをサポートします。公式テストではAWG #40、45Ω、100mmマイクロコアックスialiケーブルを使用して確認されています。設計の観点からは、合理的な極細同軸線構造は外部電磁干渉が高速信号に与える影響を減少させ、安定したコネクタの組み合わせ、合理的な線材規格、および正しい線序がデバイスの長期安定運用の重要な基盤を形成します。

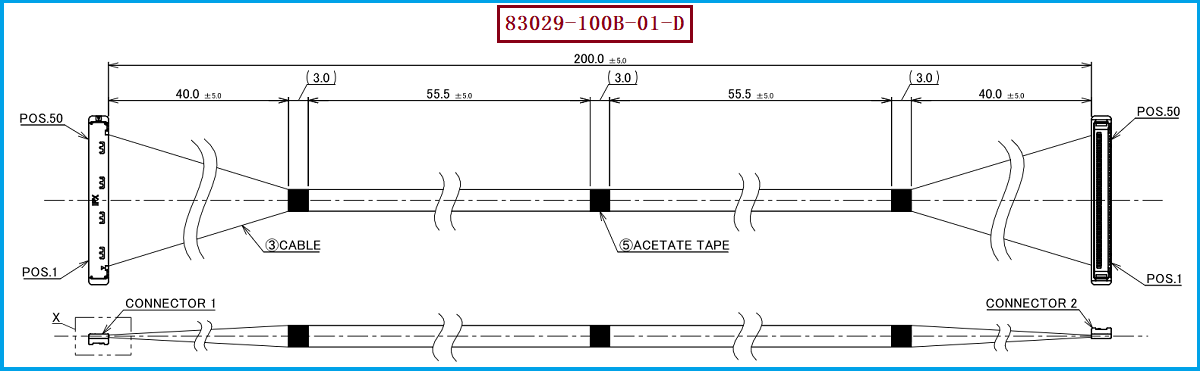

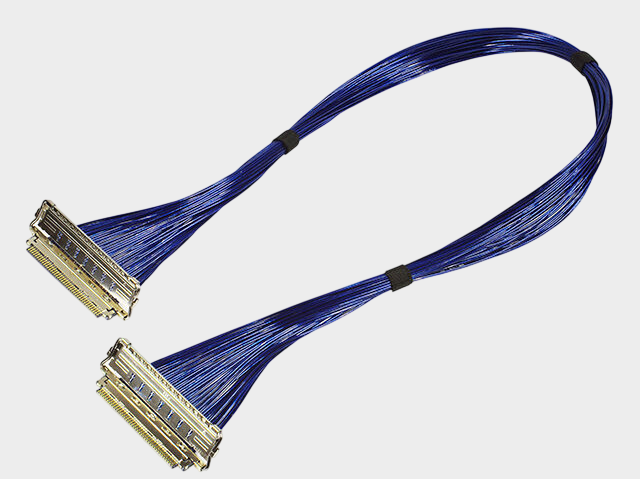

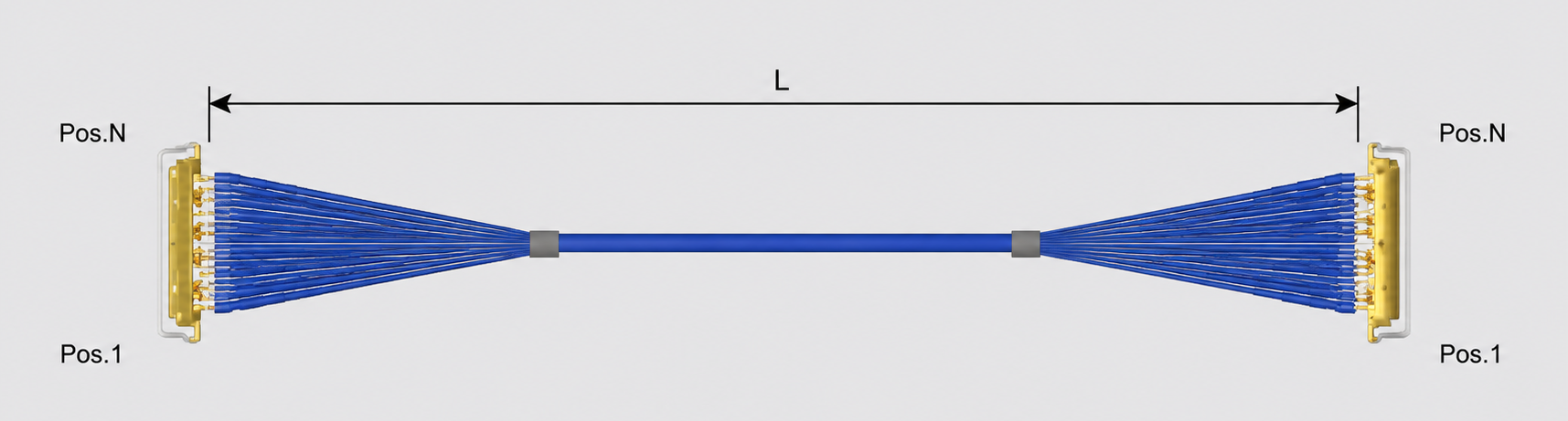

今回紹介する製品はI-PEX 83029-100B-01-D極細同軸線束で、CABLINE®-SS 50Pinシリーズに対応しており、線位は1-1と定義されています。これにより直通接続が行われます。線材端には20373-R50T-06モデルのコンectorが使用されています。I-PEXの公式CABLINE®-SS資料によると、50Pin製品はこのシリーズがサポートする高密度スペックに該当し、コネクタのピン間隔は0.4mmで、Micro-Coaxial Cableと組み合わせ可能です。また、狭型構造、W-Pointコンタクトデザインなどの特徴があります。エンジニアにとっては、このような50Pin極細同軸線束を選ぶ際には、ピン数、コネクタモデル、線序、線材仕様、インピーダンス、そして設備内部の曲げと配線スペースを同時に確認する必要があります。購入担当者にとっては、元材料番号と代替材料番号のインターフェースの一致性、コネクタのマッチング、長さ、そして大量納品能力を重点的に確認し、単に「外観が同じ」として代替品として使用することはできません。
極細同軸線がデバイスの安定性を向上させるには、三つの観点から理解することができます。まず、高速信号伝送は安定した電気的特性が必要であり、I-PEXはCABLINE®-SSの高速性能を確認するために40ピン、AWG #40、45Ω、100mmの線材を使用し、GSSGSSGピン割り当てでテストを行っています。したがって、高速アプリケーションでは、線材のインピーダンスと信号の整合性は無視できません。次に、極細同軸線自体に屏蔽構造があるため、デバイス内部のスペースが限られており、高速電路が近接している場合、信号間の干渉リスクを低減する助けになります。さらに、コネクタの機械的な接触も長期の安定性に関連しており、CABLINE®-SSはI-PEX W-Pointダブルタッチデザインを採用し、接続後の接触信頼性を向上させ、異物が接触に悪影響を及ぼすリスクを低減します。したがって、エンジニアが配線を選択する際には、「高速伝送性能＋インピーダンス制御＋屏蔽構造＋コネクタ信頼性＋機械的なスペース適合」を一つの完全なシステムとして評価することが重要であり、単一のパラメータに焦点を当てるべきではありません。
I-PEX 83029-100B-01-Dの互換代替開発において、まず元製品の50Pinスペック、20373-R50T-06コネクタおよび1-1ライン位置定義に対応することを推奨します。その後、実際のデバイスでケーブル長、Micro-Coaxial Cableの線径、抵抗要求および端子アプリケーション速度を確認します。I-PEXの公式資料によると、CABLINE®-SSは10、14、20、30、32、35、40、50Pinスペックをサポートしており、Micro-Coaxial CableはAWG36、AWG38、AWG40およびAWG42をカバーしていますが、AWG42は特性抵抗不適合の注意事項があると公式に明記されています。また、このシリーズはV-By-One US、HDMI 2.1、USB 3.2 Gen 2、eDPなど高速アプリケーションをサポートしています。したがって、代替ケーブルは「コネクタが挿入できるだけ」と単純に理解することはできません。実際のデバイスの信号速度および抵抗要求を確認して验证する必要があります。当社はI-PEX 83029-100B-01-D互換代替ケーブルの提案を行い、50Pin、20373-R50T-06コネクタおよび1-1ライン位置定義に基づいて極細同軸ケーブルの開発を行い、クライアントのデバイスの長さ、線材スペック、配線スペースおよびアプリケーション要求に応じて特定のマッチングを行います。エンジニアにサンプル検証および代替開発の参考を提供し、購入担当者には国産互換ケーブルの供給選択を提供します。
