高速画像収集、工業視覚、AI視覚、高解像度表示などの装置において、極細同軸線束は信号接続機能だけでなく、高速信号の完全性に直接的な影響を与えます。信号がPCBから接続器に入り、さらに接続器から極細同軸線に入ると、異なる伝送構造間に明確な抵抗不連続が存在すると、信号反射、插入損失の増加、干渉、波形歪みなどの問題が生じやすいです。したがって、エンジニアが極細同軸線束を選択する際には、線径、PIN数、長さだけでなく、線材特性抵抗、接続器インターフェース構造、および接続器と線材結合領域の抵抗連続性にも注目する必要があります。高速リンクにおいては、「抵抗匹配」とは、単に二つの部品が同じ抵抗値を示すことではなく、高速信号チャネル全体が連続的で安定した伝送環境を保つことを可能な限り行うことです。

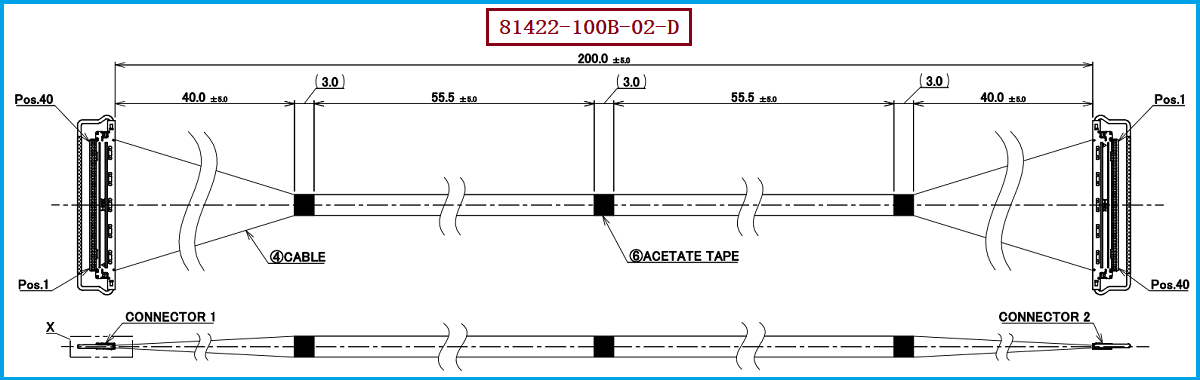

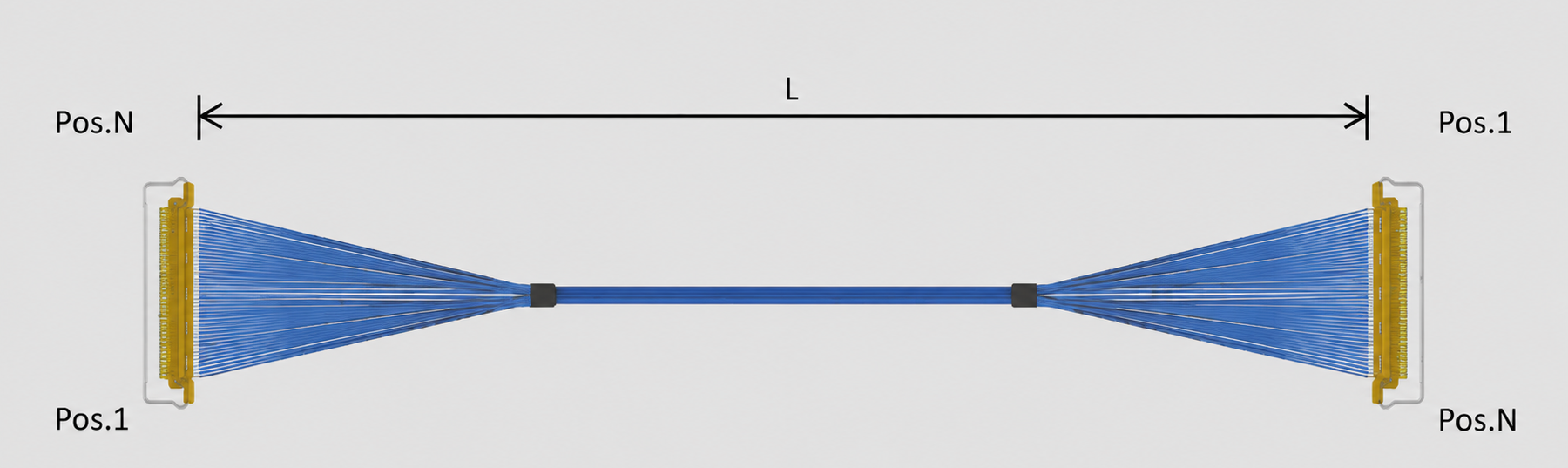

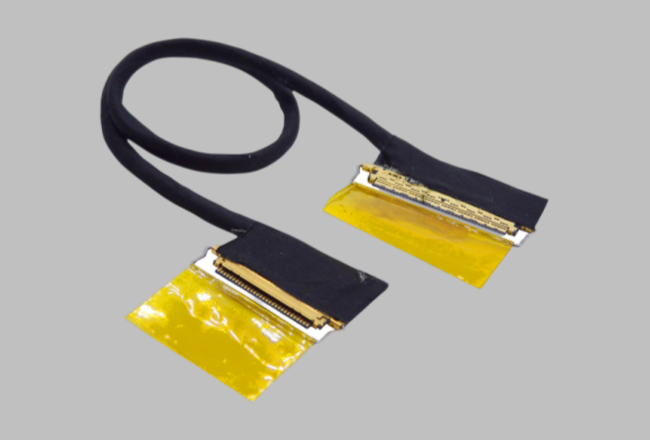

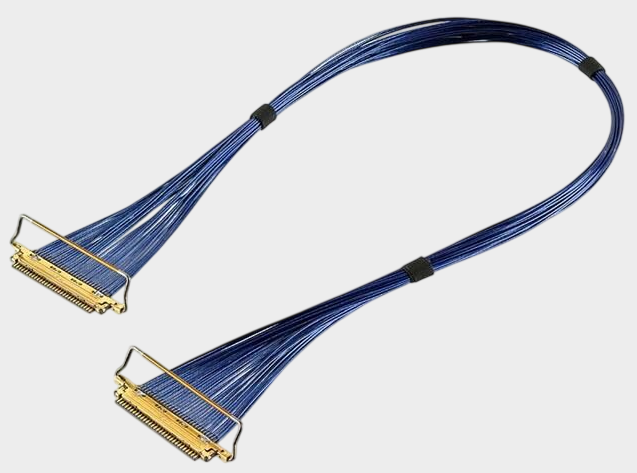

この製品を例に、I-PEX 81422-100B-02-DはI-PEX CABLINE®-VSシリーズの40PIN極細同軸線束で、AWG#40、50Ωマイクロコアクシアルケーブルを使用し、線束長さが200±5mmで、1-N構造に属します。線材端に使用されるコネクタモデルは20454-240Tで、40PIN、0.5MMピッチのCABLINE®-VS接続構造を使用しています。ここには特に注意が必要です。I-PEXオフィシャルはCABLINE®-VSシリーズの高速伝送性能を参照テストする際に、40PIN、AWG40マイクロコアクシアルケーブル、45Ω、100mmのテスト条件を使用し、32Gbps/Lane NRZの伝送参照結果を得ています。しかし、81422-100B-02-Dの具体的な線束図面では50Ωが明示的に記載されています。したがって、実際のプロジェクトでは、エンジニアが系列テストデータを単純に特定の線束の最終性能と同等とするのではなく、実際の線材のインピーダンス、長さ、コネクタ構造、PIN定義及びシステムPCB設計に基づいて完全なSI検証を行う必要があります。
実際に阻抗マッチングに影響を与えるポイントは、通常「線材－端子－コネクタ－PCB」の全体の信号パスに集中しており、単一の部品に限られていません。20454-240T、40PIN、0.5MMピッチのような高密度接続構造では、コネクタ内の端子配置、信号PINと接地PINのレイアウト、極細の同軸線シールド構造、線材端子接続エリア、およびPCBパッドデザインの間で合理的な電気構造を維持する必要があります。特に40PINの高密度レイアウトでは、高速信号に近い参照地構造が変化したり、端子接続エリアの幾何学的寸法が大きく変化すると、局部的な阻抗不連続が発生する可能性があります。したがって、81422-100B-02-Dのような構造の代替線束を使用する場合、エンジニアは特性阻抗、インサーションロス、反射ロス、串扰、および異なる周波数でのTDR阻抗曲線を重点的に確認すべきです。また、線束の長さ、線材の規格、PIN割り当て、およびコネクタの組み合わせ関係にも注意を払い、線材からコネクタに至るまでの高速リンクが連続的な伝送パスを形成することを確実にする必要があります。
購入担当者にとって、I-PEX 81422-100B-02-D互換ア alterativeケーブルを選ぶ際には、「40PINコネクタ+AWG40線材」という単純な置き換えだけではなく、81422-100B-02-D、20454-240T、40PIN、0.5MMピッチ、AWG40、50Ω、200mmおよび1-N線序構造など、重要なパラメータを確認し、さらにコネクタの形状サイズ、リカーソン構造、端子接続技術およびPCBの連携関係を確認することが重要です。エンジニアにとっては、サンプル段階で実際の高速信号テストを実施し、TDR、VNAまたはシステムレベルのSIテストを通じて、代替ケーブルが目標周波数範囲内での抵抗連続性および信号完全性を確認することをお勧めします。購入時、国産代替品を選ぶ場合には、安定した線材抵抗管理、精密な端子接続技術およびバッチごとの一致管理を提供できる極細同軸線束メーカーを選ぶことが重要です。私たちは以下を提供できます：I-PEX 81422-100B-02-D互換ア alterativeケーブルプラン、元製品の40PIN、0.5MMピッチ、AWG40、50Ω、200mmなどの重要スペックを中心に互換開発を行い、高速画像収集、表示および高速データ伝送装置向けの国産化ケーブル選定サポートを提供します。
