随着4K表示、工業視覚、機械視覚、高画質カメラおよびAI視覚デバイスの進展，画像データ量は増加し続けています。内部高速信号リンクは、高いデータ転送能力だけでなく、ケーブルの小型化と信号完全性に対するより高い要求も求められています。エンジニアにとって、4K画像伝送用の極細同軸線は「4Kを伝送できるかどうか」という結果だけではなく、特性イムペーダンス、インサートロス、エコー損、交叉干渉、ケーブル長さ、信号一貫性、およびコネクタ端接品質に注目する必要があります。特に高速信号が極細同軸線、コネクタ、およびPCBを通過する場合、どの段階でもインピーダンスの不連続が信号の反射や波形の歪みを引き起こす可能性があります。したがって、4K画像リンクの設計では、極細同軸線はコネクタ、PCB、およびチップ端の高速インターフェースとともにSI（信号完全性）の検証を行い、単に線径や外観で性能を判断することはできません。

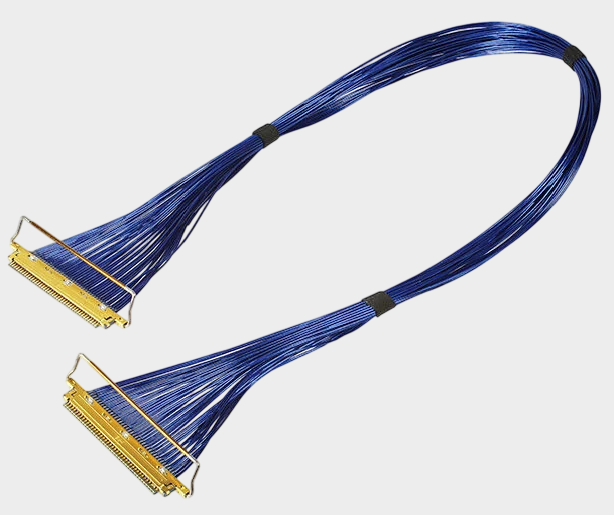

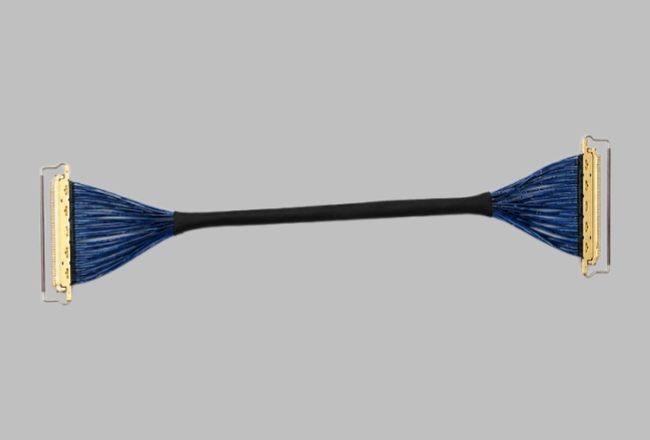

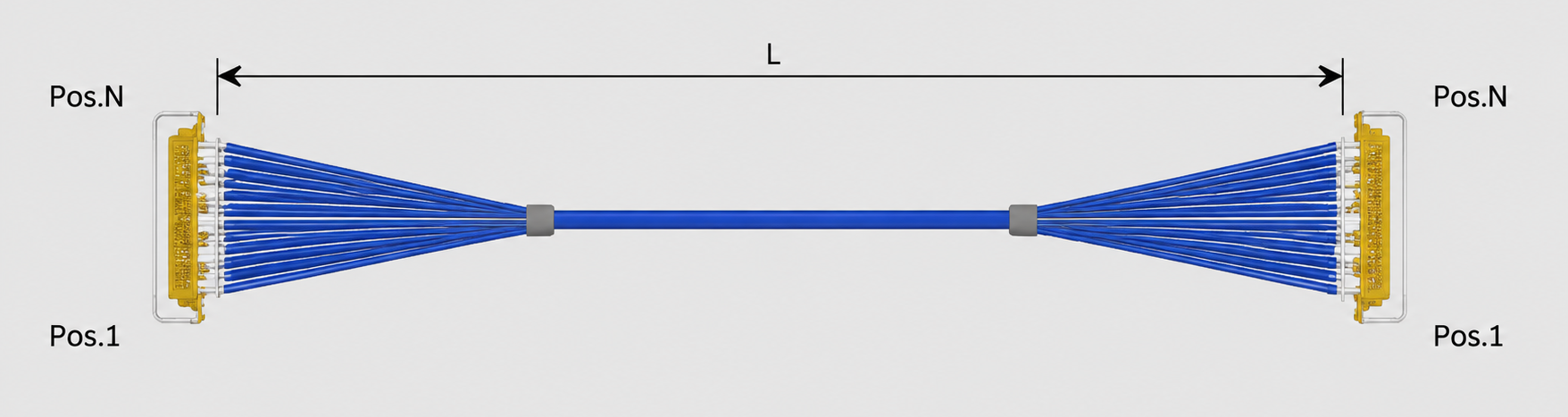

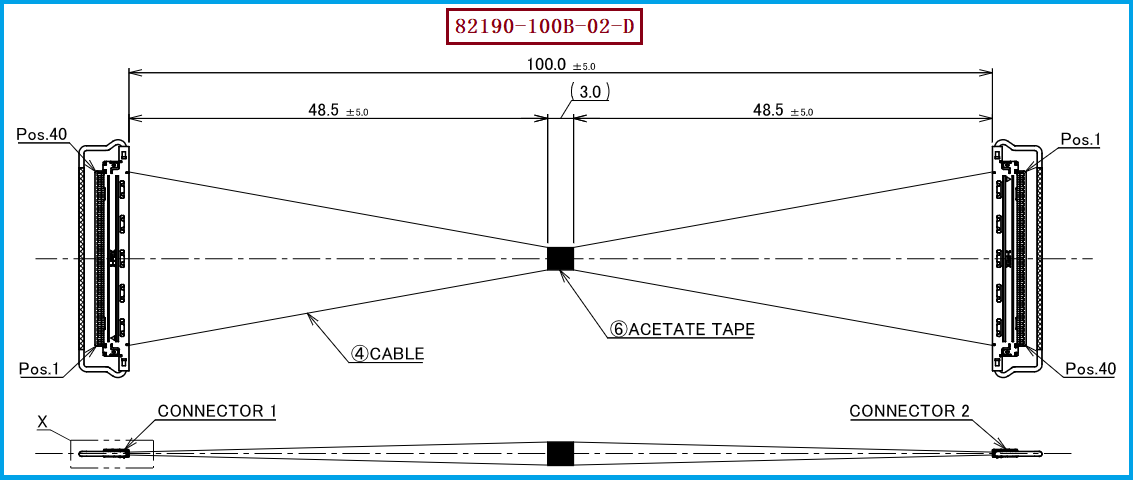

I-PEX 82190-100B-02-Dは、I-PEX CABLINE®-VSシリーズの40ピン極細同軸線束に該当し、40AWG Micro-Coaxial Cableを使用しており、標準長さは100mmで、線位は1-Nと定義されています。線材端の接続器主体モデルは20454-240Tで、CABLINE®-VS接続器は0.5mmピッチの水平対插構造を用いており、Mate Heightは約1.0±0.1mmで、機械式ロック结构を持ち、スペースが限られた高速電子機器の内部接続に適しています。I-PEXは、CABLINE-VS 40Pin、AWG40、100mm、45Ωの参考テスト条件に対して、32Gbps/Lane NRZの伝送性能データを提供しており、このスペックは高速ディスプレイや画像データの内部接続の設計選択に適しています。ただし、4K画像伝送が必要な実際の帯域幅は、具体的なインターフェースプロトコル、リフレッシュレート、色深度、エンコード方法、および圧縮方法によって異なり、単に「4K」という言葉で線束が特定の固定速度に達していると判断することはできません。最終的には、実際のシステム速度に基づいて眼図、誤り率、およびリンク余裕を確認することが必要です。
4K画像伝送アプリケーションにおいて、エンジニアはまず細い同軸線の特性周波数がシステムの高速パスに一致しているか確認し、挿入損失や回波損失が周波数に応じてどのように変化するかを重点的に評価する必要があります；次に、多チャンネル並行伝送による近傍串扰、遠方串扰、およびチャンネル間の一致性にも注意を払い、40ピン高密度線束内の信号線が非常に近接しているため、線束加工や端接技術が最終的な高速性能に影響を与えることを考慮する必要があります。同時に、線缆の長さも実際のリンク速度に応じて適切に選択する必要があります。長さが長いと、通常は挿入損失や信号衰弱の制御に対する要求が高くなります。I-PEX 82190-100B-02-D、40AWG、100mm、1-N、20454-240Tなどのキースペックを明確に示し、購入時には「40ピン細同軸線」とだけ提案せず、実際の4K高速信号アプリケーションに対応する適切な抵抗、挿入損失、回波損失、串扰、および高速リンクテストデータを提供するよう要求することで、代替線束の導入後の互換リスクを低減することができます。
もしプロジェクトがI-PEXオリジナルラインバンドを国産化置き換えが必要な場合、エンジニアおよび購買担当者は「コネクタ互換性＋線材規格の一致性＋線位定義の一致性＋機械的なサイズの一致＋高速電気性能の確認」の方法で評価することをお勧めします。Pin数や線長を単に置き換えるのではなくです。本文の対応するI-PEX 82190-100B-02-Dについては、40Pin、40AWG、100mm、1-Nおよび20454-240Tなどの重要なパラメータに重点を置いて代替案を確認し、4K画像伝送の実際の速度に基づいてインピーダンスおよびSI性能の要求をさらに確認する必要があります。もし元の装置のPCB端がCABLINE®-VSシステムを採用している場合、代替ラインバンドとボード端の40Pinレセプタクルの機械的な配合、挿入・抜きの可靠性およびロックの信頼性も確認する必要があります。当社は以下を提供できます：I-PEX 82190-100B-02-D互換代替ラインバンド方案、元製品のコネクタ端接構造、極細同軸線材、線長、線位定義および高速伝送要求に基づいてマッチングおよびカスタマイズが可能で、4Kディスプレイ、高解像度カメラ、工業用視覚および高速データデバイスに国産の極細同軸線バンドの代替案を提供します。
