I-PEX 82987-100B-01-D：60ピン、AWG#40、高密度ビジュアルシステム向けコンパクトな接続提供

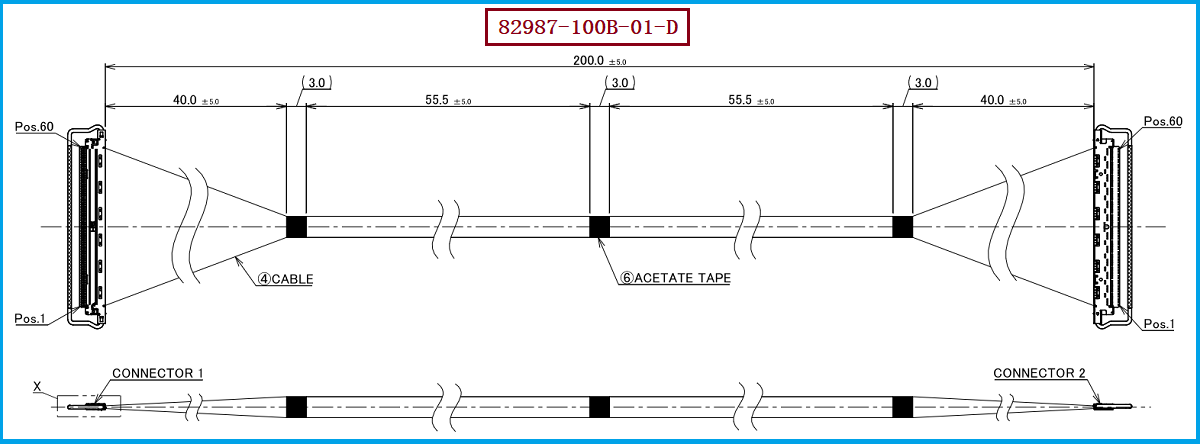

今回紹介する極細同軸線束製品の料号/型番はI-PEX 82987-100B-01-Dで、CABLINE®-CA 60P HARNESSに対応しており、60Pin Micro-Coaxial Cable、AWG#40、50Ω仕様を使用しています。線束長は200.0±5.0mmで、ピン割り当ては1-1で、両端のピンが直通接続されています。線材端子接続器の面では、この製品は20634-160T-02の接続器モデルを使用しており、AWG#40の線材仕様に対応しています。エンジニアにとっては、60Pinと0.4mmピッチの高密度接続構造が、限られた空間内で多路信号布線を実現するのに役立ちます。AWG#40の極細同軸線は、線束が設備内部で占める空間を減らすことができます。購入担当者にとっては、82987-100B-01-D、20634-160T-02、AWG#40、60Pin、200mmおよび1-1線序は、サプライヤーからの見積もり、仕様確認および代替選定を行う際に必ず確認する必要がある核心情報です。CABLINE®-CAの公式資料によると、このシリーズはAWG36、AWG38、AWG40、AWG42およびAWG44などのMicro-Coaxial Cable仕様をサポートし、10Pinから60Pinまでの多様なバージョンを提供しています。

非常に細い同軸線がTI工業視覚でどのように表現されるか：高速伝送、干渉防止と空間レイアウトを兼ね備えています
TI関連の視覚処理ソリューションを使用する産業視覚デバイスにおいて、極細同軸線の実際の価値は「信号、干渉、空間、信頼性」の4つの技術的視点から理解できます。まず、CABLINE®-CAは高速信号接続に対応しており、資料では最高32Gbps/Lane PAM4の参照能力が示されています。また、USB4、Thunderbolt、DisplayPort、eDP、MIPIなどの高速インターフェースへの適用範囲が広がっています。次に、その屏蔽構造と多点接地設計はEMI干渉や高速信号の干渉を低減するのに役立ちます。さらに、0.4mmピッチ、水平対插、約1.0±0.1mmの接合高さにより、接続器はスペースに制約のあるデバイス内部のレイアウトに適しています。最後に、Mechanical Lockの機械式ロックが接続器が完全に接合された後に锁定を行い、振動や組み立てプロセス中の脱着リスクを低減します。 TIの産業視覚デバイスエンジニアにとってこれは、カメラモジュール、視覚処理ボード、高速インターフェース、メインコントロール回路間の内部接続設計を行う際に、極細同軸線束を通じて高密度配線と高速信号接続のニーズを両立させることができることを意味します。しかし、特定のTIチップ、カメラインターフェース、または視覚システムにおいては、最終的なサポート可能な信号速度は実際のプロトコル、PCBパスウェイ、線束長さ、接続器コンビネーション、およびSIテスト結果に基づいて決定される必要があり、接続器の理論的な参照速度に基づいて単に全体の性能を判断することはできません。

選型および互換性及び代替案の参考及び提案：ピン数だけではなく、コネクタ、AWG、及びラインオーダーも確認してください

もしエンジニアや購買担当者がI-PEX 82987-100B-01-Dの国産互換代替が必要な場合、まず完全な製品材料番号/モデルを基に仕様確認を行うことをお勧めします。単に「60Pin極細同軸線束」を簡単に探すのではなく、この製品の重要なマッチング関係は60Pin + AWG#40 + 50Ω + 200mm±5mm + 1-1ピンアサイン + 20634-160T-02です。これらのうちでも一つが変更されると、実際の代替結果に影響を与える可能性があります。特に1-1ラインシーケンスと1-Nラインシーケンスの違いに注意を払い、線材端子コネクタモデル20634-160T-02およびAWG#40の適合要求を確認し、さらにコネクタの寸法、接続構造、シールド方式、端子固定、線束曲げ領域および高速信号の整合性を確認してください。CABLINE®-CAの公式モデル資料では、60Pin 1-1ライン束には100mmの82986および300mmの82988も含まれており、異なる長さが異なる製品モデルに対応するため、シリーズ名に基づいて直接交換できるかどうかを判断することはできません。 当社は極細同軸線束の生産製造に専念しており、お客様の設備構造、コネクタのマッチング、線材仕様、ピン数、長さおよびラインシーケンスの要求に応じて互換開発を行います。当社は、I-PEX 82987-100B-01-Dの互換代替線束方案を提供し、TI工業視覚、機械視覚、工業カメラおよび他の高速電子機器に国産代替線束の選択を提供します。

極細同軸線束がTI工業視覚高速接続のニーズに更に貢献します
I-PEX 82987-100B-01-Dは、CABLINE®-CAを接続プラットフォームとして使用する60ピン極細同軸線束で、主要な構成はAWG#40、50Ω、200mm±5mm、1-1ストレートラインシーケンスであり、線材端の接続器モデルは20634-160T-02で、適合線材仕様はAWG#40です。TIの産業視覚関連アプリケーションの技術要求から見ると、極細同軸線束は高速信号接続、EMI制御、高密度布設、およびデバイス内部のスペース利用の間で良いバランスを形成することができ、特に工業カメラ、機械視覚、AI視覚デバイスなど、内部高速接続に対して高い要求があるシーンに適しています。エンジニアにとっては、接続器、線材、インピーダンス、ピン定義、長さ、およびSIパフォーマンスの全体のマッチングに注目すべきであり、購入担当者にとっては、明確な極細同軸線束製品の料号/モデルおよび主要仕様を国産代替およびサプライヤー選定の基準として使用すべきです。【3W電子部品ウェブ】，長期深耕高速伝送極細同軸線束と精密コネクタの生産開発、安定信頼の代替案サポートを提供します、詳細はお問い合わせください：張經理 18913228573（ライン同号）。極細同軸線束生産製造能力を活用し、我々の会社はI-PEX CABLINE®-CAシリーズを中心に互換・代替開発を行い、クライアントにサンプル検証から大量生産までの極細同軸線束ソリューションを提供することができます。
