I-PEX 82988-100B-01-D CABLINE®-CA 40AWG/50Ω シリーズ極細同軸線束の代替品

高速MIPI連続で高速化され、配線が信号経路の中で重要な役割を果たしています

工業用カメラ、機械ビジョン、高解像度カメラ、AIビジュアルデバイス、およびスマートデバイスにおいて、MIPIインターフェースは画像センサーとプロセッサ間の高速データ転送の役割を果たしています。カメラの解像度、フレームレート、画像データ量が不断提升する中で、MIPI高速デュプリケータ信号は伝送リンクの抵抗連続性、損耗、逆反射、干渉、およびEMI制御に対してより高い要求を呈しています。エンジニアが高速カメラモジュールの設計を行う際に、チップやPCB自体だけでなく、中間接続の配線を無視すると、リンクの性能低下が起こりやすいです。通常の排線に比べ、極細同軸線は独立した同軸伝送構造を持ち、各路の信号が比較的独立したシールド環境を確保しており、高速信号間の干渉や外部の電磁干渉を抑制しやすくなっています。さらに、较小なスペースで高密度な多チャンネル布線が可能です。したがって、高速MIPIアプリケーションにおいては、極細同軸線が高速伝送、小型化、および信号完全性を兼ね備えた重要な配線方案として増加しています。

---

なぜ高速MIPIインターフェースでは極細同軸線を使用することを推奨するのか？

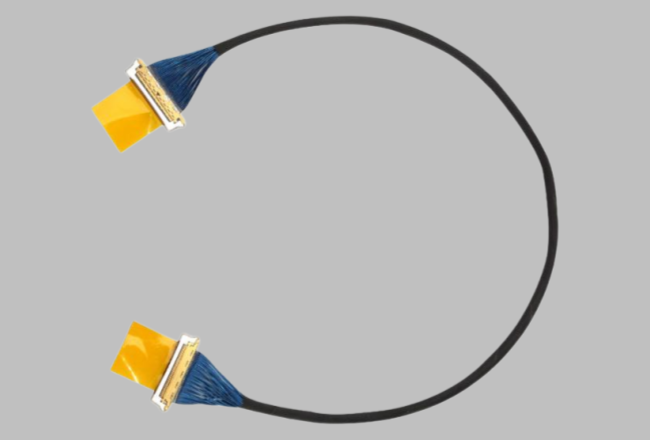

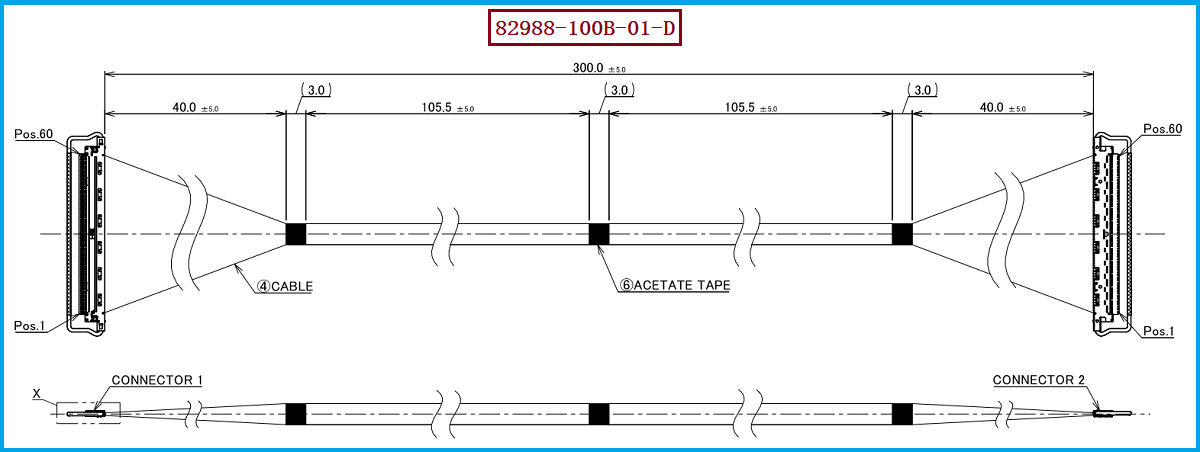

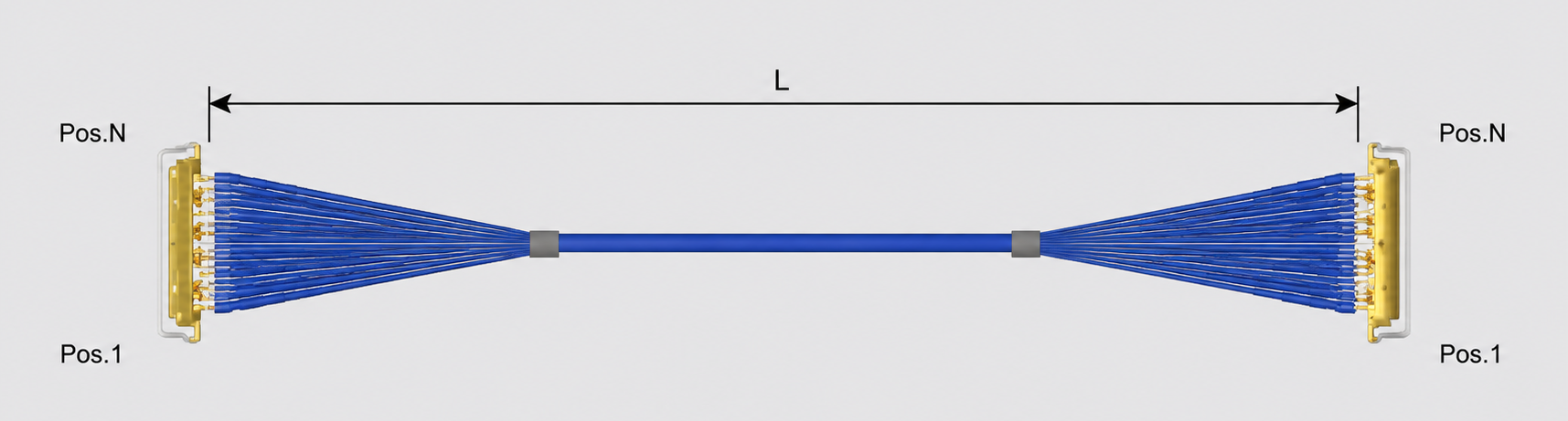

高速MIPI信号は通常高速差分伝送を使用し、リンクインピーダンスと信号完全性に非常に敏感です。線束構造が不合理で、インピーダンスが大きく変化したり、隣接する高速チャネル間に明らかな干渉がある場合、信号アイマスクの収縮、振動の増加、誤り率の上昇が発生し、悪い場合にはカメラの初期化失敗、フレームの損失や画像の異常が発生する可能性があります。極細同軸線は中心導体、絶縁層、シールド層から構成され、比較的完全な伝送チャネルを形成し、高速信号伝送中に電磁界の分布をよりよく制御できます。今回の製品I-PEX 82988-100B-01-Dを例に取ると、この線束はAWG#40、50Ω Micro-Coaxial Cableを使用し、60ピンで、長さが300MMで、1-1の線序で接続されています。通常の多芯線よりも、この構造は高密度高速信号伝送に適しています。同時に、その配套線材端子接続器モデルは20634-160T-02で、CABLINE®-CA 60Pin接続方案に属します。I-PEX CABLINE®-CAシリーズは0.4mm Contact Pitch、水平対插、機械ロック、シールドおよび多点接地設計を採用しており、公式資料によると、この接続器プラットフォームは最高32 Gbps/Laneの高速伝送アプリケーションに対応しています。したがって、「線材+接続器+シールド+接地」の完全なリンクから見ると、極細同軸線は高速MIPIシステムに適した接続基盤を提供することができます。

---

300mm高速極細同軸線束、エンジニアと購買担当者はどのパラメータに注目すべきか？

技術者にとって、300MMのケーブル長さは「通電できれば使える」と単純に考えてはならない意味を持っています。伝送距離が増えるにつれて、高速信号が受けた損失、反射損失、抵抗変化、およびコンectorの渡しエリアの影響も評価する必要があります。したがって、I-PEX 82988-100B-01-Dを用いた高速MIPIクラスのアプリケーション設計では、60Pin、AWG#40、50Ω、300MM、1-1の線序、および20634-160T-02コンector間のマッチング関係に注目し、実際のMIPI速度、Lane数、主制御PHYの能力、およびPCBのパターン設計を組み合わせてシステマティックなSI検証を行う必要があります。購入担当者にとって、ケーブルの選択または代替品の検索では、外観、長さ、価格を比較するだけでなく、製品の材料番号/モデル、コンectorのモデル、ピン数、線径、特性抵抗、線序、長さ公差、および組立構造などの主要パラメータを確認する必要があります。特に国産代替プロジェクトでは、コンectorが機械的に挿入可能であっても、高速性能が完全に一致することを意味しないため、サンプルステージでTDR、VNA、損失、反射損失、交叉干渉、および実際のMIPIデバイスの調整試験を行い、代替ケーブルが実際の作業条件での高速伝送能力を確認することをお勧めします。

---

選型および互換性及び代替案の参照及び提案

もしプロジェクトが元々I-PEX CABLINE®-CAシリーズ60Pin極細同軸線束を使用していた場合、I-PEX 82988-100B-01-Dが非常に明確なエンジニアリングの比較モデルとなります。この製品の主要仕様は60Pin、AWG#40、50Ω、300MM、1-1で、線材端に使用される接続器モデルは20634-160T-02です。互換性と代替選定を行う際には、まずPCB端の対応接続器およびFootprintを確認し、その後接続器ピン数、線材仕様、インダクタンス、線序、長さなどを一項ずつ比較し、高速信号完全性試験を行うことをお勧めします。もし実際のアプリケーションがSony IMXなどの画像センサーのMIPI CSI-2高速リンクである場合、特定のセンサーモデル、MIPI Laneの設定、実際のデータレートを考慮して最終確認を行い、単に「MIPIインターフェース」という言葉だけで互換性を判断することはできません。オリジナルのラインバンドの購入コスト、納期、サプライチェーンの安定性、国産化の代替要件について、当社は以下を提供できます：I-PEX 82988-100B-01-Dの互換および代替ラインバンドソリューション、この製品の60Pin、AWG#40、50Ω、300MMおよび対応接続器構造を基に極細同軸線束の開発、サンプル製作、仕様マッチングを行い、エンジニアに対して高速アプリケーションの確認サポートを提供し、購買担当者に対して第二サプライヤーおよび国産代替案の参考情報を提供します。

---

高速MIPIの安定な伝送には、完全な高速接続リンクが必要です
高速MIPIシステムの性能は、画像センサー、プロセッサ、PCBだけでなく、端末間を結ぶ非常に細い同軸線束も重要な役割を果たします。スペースが限られており、チャネルが密集していて、データレートが高いカメラや機械ビジョンデバイスにとっては、非常に細い同軸線束は小型化、高密度、制御された抵抗、独立した屏蔽伝送構造を備えており、高速MIPIアプリケーションが求める信号の完全性と干渉抵抗性をよりよく満たすことができます。今回紹介するI-PEX 82988-100B-01-Dは、60ピン、AWG#40、50Ωの非常に細い同軸線束を用いており、線束長が300MMで、線材端子接続モデルは20634-160T-02です。これが高速カメラ、工業ビジョン及び高密度画像データ接続ソリューションの重要な技術参考として役立ちます。【3W電子部品ウェブ】，高速極細同軸線束及接続器の開発と代替案に専念しております。選定や確認、製品のご要望がございましたら、お気軽にお問い合わせください：張經理 18913228573（ライン同号）。需要低減採購成本、向上遊供應鏈自主可控能力を高めたり、元工場製品の国産代替案を探すお客様に対して、私たちの会社は実際のデバイスインターフェース、ラインシーケンス、長さ、ピン数、および高速性能要件に応じて対応する極細同軸線束の互換代替案を提供することができます。これにより、高速MIPI接続は「接続できる」から「安定した伝送、信頼性の高いアプリケーション」へと進みます。
