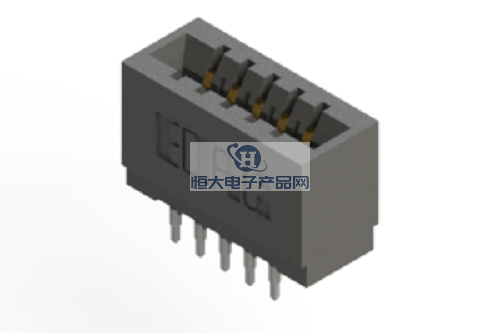

EDAC|EDACコネクター|カナダ/ADACエレクトロニクス 717シリーズ 圧入カードエッジコネクターは: ブラック|です。 0.156インチ（3.96mm）ピッチ|0.200インチ（5.08mm）ライン間隔|薄型絶縁体コネクタ 0.200インチ（5.08mm）ライン間隔|薄型絶縁体コネクタ。主な特長：0.156インチ（3.96mm）コンタクトピッチx .200インチ（5.08mm）行間隔; 0.062インチ（1.57mm）公称厚さのプリント回路基板に対応; 薄型絶縁体、高さ0.550インチ（13.97mm）; コンタクト終端オプションには、プリント回路基板ピグテールワイヤおよび0.025インチ（0.64mm）角巻線が含まれます; メッキスルーホールで気密で信頼性の高い接続を実現するプレスフィット準拠セクションにより、はんだ付け作業が不要; コネクタは1列または2列。はんだ付け作業不要、単列または2列構成、コンタクトおよびコンタクト極性キーに対応（ご要望に応じて特殊機能を提供）、絶縁体およびコンタクト取り外しツール。コネクタ取り付け用のシンプルな「フラットロック」ツール。
1、EDAC｜EDACコネクタ｜カナダ｜Yaday Electronics 717シリーズ プレスフィットカードエッジコネクタの主な製品性能の詳細：
| 診断特性 | パラメタリゼーション |
| UL認定 | 絶縁材：UL 94V-0 熱可塑性ポリエステル、黒色 |
| 0.156インチ（3.96mm）コンタクト間隔 x .200インチ（5.08mm）列間隔 | コンタクト材質：銅合金 |
| 公称厚さ0.062インチ（1.57mm）のプリント基板に対応 | 接点メッキ：30u "相手側金メッキ、テール側錫メッキ、全底ニッケルメッキ |
| 薄型絶縁体、高さ0.550インチ（13.97mm | 定格電流：3アンペア |
| 接点終端オプションには、プリント基板ピグテールおよび0.025インチ（0.64mm）角巻線が含まれます。 | 接触抵抗：10 mOhm以上 |
| 圧入適合部品、メッキスルーホールでの気密性と信頼性の高い接続、はんだ付け不要 | 耐電圧: 海面下での隣接接点間で 1200 VAC rms。 |
| 1列または2列構成 | 絶縁抵抗：最低5000メガオーム |
| 接点および接点分極キーに対応（ご要望に応じて特別仕様も可能） | 動作温度：摂氏-40度～＋105度 |
| インシュレーターとコンタクト除去ツール。コネクタ取り付け用のシンプルな「フラットロック」ツール。 | 挿入力：0.070インチ（1.78mm）厚のゲージでテストした場合、1コンタクトペアあたり16オンス（4.45Nm）以上。 |
| 鉛フリー認定 | 引き抜き力：0.054インチ（1.37mm）厚のゲージでテストした場合、コンタクト1組につき最小1オンス（0.28N）の引き抜き力。 |
| コンタクト挿入穴：20ポンド（89Nm）拡大 | |
| 穴への接触保持力：最小10ポンド（44Nm | |
| 同じ穴への再挿入可能回数：少なくとも3回 |
2、EDAC|EDACコネクタ|Canada/Yaday Electronics 717シリーズプレスフィットカードエッジコネクタ主な品番/モデル番号表：
| 717-005-520-101 | 717-006-541-101 | 717-008-525-101 | 717-010-520-101 | 717-010-545-101 |
| 717-005-522-101 | 717-006-545-101 | 717-008-540-101 | 717-010-520-201 | 717-010-545-201 |
| 717-005-525-101 | 717-007-520-101 | 717-008-541-101 | 717-010-522-101 | 717-010-560-201 |
| 717-005-540-101 | 717-007-522-101 | 717-008-545-101 | 717-010-522-201 | 717-011-520-101 |
| 717-005-541-101 | 717-007-525-101 | 717-009-520-101 | 717-010-525-101 | 717-011-522-101 |
| 717-005-545-101 | 717-007-540-101 | 717-009-522-101 | 717-010-525-201 | 717-011-525-101 |
| 717-006-520-101 | 717-007-541-101 | 717-009-525-101 | 717-010-540-101 | 717-011-540-101 |
| 717-006-522-101 | 717-007-545-101 | 717-009-540-101 | 717-010-540-201 | 717-011-541-101 |
| 717-006-525-101 | 717-008-520-101 | 717-009-541-101 | 717-010-541-101 | 717-011-545-101 |
| 717-006-540-101 | 717-008-522-101 | 717-009-545-101 | 717-010-541-201 | 717-012-520-101 |
3、カナダEDACコネクタ - EDAC|Canada / Yade Electronics 717シリーズ圧着カードエッジコネクタこの製品の販売：
Evergrande電子製品ネットワーク - 代理店販売[カナダEDACコネクタ - EDAC｜カナダ/ Yade電子717シリーズ圧着カードエッジコネクタ]とすべての（材料番号/モデル）コネクタ製品の表リストの2番目の項目の内容;あなたが購入したり、我々はコネクタ｜ハーネス｜ケーブル製品ソリューションを提供することができます何を理解したい場合は、私達に連絡する次の方法を通じて歓迎します。
