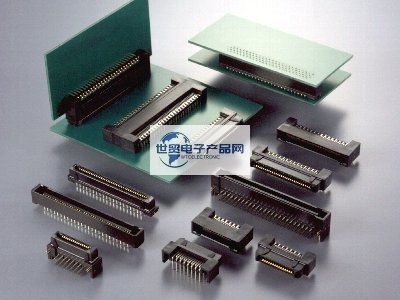

JAE|JAEコネクタ|日本航空宇宙エレクトロニクス TX24/TX25シリーズ 1.27mmピッチ高速基板対基板コネクタは、平行基板間の接続ピッチを12～24mm(2mm刻み)に対応したコネクタです。堅牢で、ラックやパネルへの取り付けに適したマッチングレールを備えています。リボンコンタクトは、1.27mmピッチの平行/垂直/水平基板対基板コネクタで、信頼性の高い電気的導通を確保し、クーデタートルクに耐えます。主な特長：1.27mmピッチ、平行/垂直/水平、平行基板間の接続間隔12～24mm（2mm刻み）。堅牢で、ラックやパネルへの取り付けに適したマッチングレール付き。リボンコンタクトにより、信頼性の高い電気的導通とクーパートルクへの耐性を確保。
1, JAE | JAE Connectors | Japan Avionics TX24/TX25 series 1.27 mm pitch high-speed board-to-board connector main product specification details：
| Number of Contacts | 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36 |
| Rated Current | 0.5 A |
| Dielectric Withstanding Voltage | 500 VACr.m.s. (1 minute) |
| Insulation Resistance | 100 megohm min. |
| Contact Resistance | 20 milliohm max. |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAEコネクタ|日本アビオニクスTX24/TX25シリーズ1.27mmピッチ高速基板対基板コネクタ 主な品番/型番：
| IL-WX-10PB-HF-A1-B-E1000 | IL-WX-12P-HF-HD-S-B-E1000E | IL-WX-14S-VF-A1-B-E1000E |
| IL-WX-10PB-HF-B-E1000E | IL-WX-12P-VF-B-E1000E | IL-WX-14S-VF-B-E1000E |
| IL-WX-10PB-HF-HD-S-B-E1000E | IL-WX-12SB-VF-A1-B-E1000E | IL-WX-16PB-HF-A1-B-E1000 |
| IL-WX-10PB-VF-B-E1000E | IL-WX-12SB-VF-B-E1000E | IL-WX-16PB-HF-B-E1000E |
| IL-WX-10P-HF-A1-B-E1000 | IL-WX-12S-VF-B-E1000E | IL-WX-16PB-HF-HD-S-B-E1000E |
| IL-WX-10P-HF-B-E1000E | IL-WX-14PB-HF-A1-B-E1000 | IL-WX-16PB-VF-A1-B-E1000 |
| IL-WX-10P-HF-HD-S-B-E1000E | IL-WX-14PB-HF-B-E1000E | IL-WX-16PB-VF-B-E1000E |
| IL-WX-10P-VF-B-E1000E | IL-WX-14PB-HF-HD-S-A1-B-E1000E | IL-WX-16P-HF-B-E1000E |
| IL-WX-10SB-VF-A1-B-E1000E | IL-WX-14PB-HF-HD-S-B-E1000E | IL-WX-16P-VF-B-E1000E |
| IL-WX-10SB-VF-B-E1000E | IL-WX-14PB-VF-A1-B-E1000 | IL-WX-16SB-VF-A1-B-E1000E |
| IL-WX-10S-VF-B-E1000E | IL-WX-14PB-VF-B-E1000E | IL-WX-16SB-VF-B-E1000E |
| IL-WX-12PB-HF-A1-B-E1000 | IL-WX-14P-HF-A1-B-E1000 | IL-WX-16S-VF-B-E1000E |
| IL-WX-12PB-HF-B-E1000E | IL-WX-14P-HF-B-E1000E | IL-WX-18PB-HF-B-E1000E |
| IL-WX-12PB-HF-HD-S-A1-B-E1000E | IL-WX-14P-HF-HD-S-B-E1000E | IL-WX-18PB-HF-HD-S-A1-B-E1000E |
| IL-WX-12PB-HF-HD-S-B-E1000E | IL-WX-14P-VF-B-E1000E | IL-WX-18PB-HF-HD-S-B-E1000E |
| IL-WX-12PB-VF-B-E1000E | IL-WX-14SB-VF-A1-B-E1000E | IL-WX-18PB-VF-B-E1000E |
| IL-WX-12P-HF-B-E1000E | IL-WX-14SB-VF-B-E1000E |
------------------------------------------------------------------------------------------------
3、日本JAEコネクタ--JAE|日本アビオニクスTX24/TX25シリーズ1.27mmピッチ高速基板対基板コネクタ
