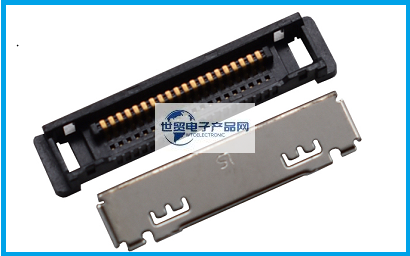

I-PEX|I-PEXコネクタ|第一精工|20373-R20T-06|0.4mmピッチLVDSコネクタの互換性・代替品として、狭ピッチ、堅牢、縦挿し、横出し、大電流対応（AWG#34）を実現。 0.4mmピッチ mm、高温、高湿度オプションの非常に薄い同軸ケーブルコネクタ;その主な特徴は次のとおりです。ピアス、AWG＃34ケーブル使用の最大値と電源の目的に適した狭い小型設計、ユニークなWポイントダブルコンタクト設計、高い接触信頼性を達成するために、高温/高湿度（オートクレーブ滅菌）オプション、コンタクトピッチ（mm）：0.400; 高さ：0.4mm; ピッチ：0.400; 高さ：0.4mm; ピッチ：0.400; ピッチ：0.400; ピッチ：0.400; 高さ：0.400; ピッチ：0.400; ピッチ：0.400; ピッチ：0.400; 高さ：0.400; ピッチ：0.400; ピッチ：0.400; 高さ：0.400 0.400; 高さ：最大1.85（公称1.65） ,ピン数：20P; 極細同軸（AWG）：#38 #40 #42 #44 #46; 挿入タイプ: 垂直.対応I-PEX|I-PEXコネクタ|第一精工|20373-R20T-06|0.4mmピッチLVDSコネクタ代替]。
------------------------------------------------------------------------------------------------1,Compatible I-PEX|I-PEX Connectors|Dai-ichi Seiko|20373-R20T-06|0.4mm ピッチ LVDS のコネクターのプロダクト関連の技術的な変数：
| キメラタイプ | 垂直 |
| Contact pitch | 0.40 mm |
| Height | 1.85 Max (1.65 Nom.) , |
| Depth | 3.00 mm |
| Width Formula | 5.80+(0.4*?p) mm |
| Pin count | 20 |
| Micro-Coaxial Cable (AWG) | #38#40#42#44#46 |
| Discrete Cable (AWG) | #34#36#38#39#40#42#44#46 |
| Current rating | 0.24A AC/DC [AWG #42] per contact/up to 50 contacts0.25A AC/DC [AWG #40] per contact/up to 50 contacts0.30A AC/DC [AWG #40] per contact/up to 32 contacts0.35A AC/DC [AWG #36] Pper contact/up to 50 contacts0.40A AC/DC [AWG #36] per contact/up to 37 contacts0.35A AC/DC [AWG #34] per contact/up to 50 contacts1.00A AC/DC [AWG #34] per contact/up to 2 contacts |
| Applicable Standards (Reference Only) | USB 3.1 Gen 1 (5 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)eDP (2.7 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards |
| Full shielding (ZenShield®) | No |
| Mechanical lock | No |

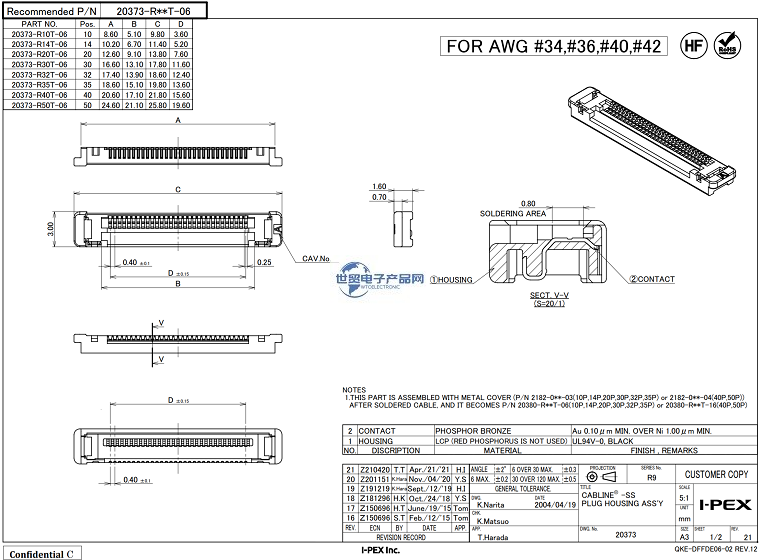

------------------------------------------------------------------------------------------------2,Compatible with I-PEX|I-PEX Connectors|Daiichi Seiko|20373-R20T-06|0.4mmピッチLVDSコネクタ参考図：
|0.4mmピッチLVDSコネクタ代替品
