Thunderbolt 4 (20 Gbps/レーン); メカニカルラッチにより、不完全な嵌合/非嵌合やコネクタの接続解除を防止; I-PEX VSシリーズコネクタは幅広いオプションに対応; ジョイントピッチ(mm): 0.500; 高さ: 最大1.10 (公称1.00), ピン数: 50P; 極細同軸(AWG): #36 #38 #40 #42 #44 #4438 #40 #42 #44 #46;挿入タイプ：水平。適合I-PEX|I-PEXコネクタ|第一精工|20454-250T-01|0.5mmピッチLVDSコネクタ代替品]。
------------------------------------------------------------------------------------------------1,I-PEX Compatible|I-PEX Connectors|Daiichi Seiko Japan|20454-250T-01|0.5mm ピッチ LVDS のコネクターのプロダクト関連の技術的な変数：
| キメラタイプ | くらい |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 5.80 mm |
| Width Formula | 7.55+(0.5*?p) mm |
| Pin count | 50 |
| Micro-Coaxial Cable (AWG) | #36#38#40#42#44#46 |
| Discrete Cable (AWG) | #32#34#36#38#39#40#42#44#46 |
| Current rating | 0.1A AC/DC [AWG #44] per contact/up to 50 contacts0.24A AC/DC [AWG #42] per contact/up to 50 contacts0.3A AC/DC [AWG #40] per contact/up to 50 contacts0.5A AC/DC [AWG #38] per contact/up to 14 contacts0.8A AC/DC [AWG #36] per contact/up to 10 contacts1.0A AC/DC [AWG #34] per contact/up to 6 contacts1.0A AC/DC [AWG #32] per contact/up to 6 contacts |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane)USB 3.1 Gen 2 (10 Gbps)USB 3.1 Gen 1 (5 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)eDP (2.7 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |

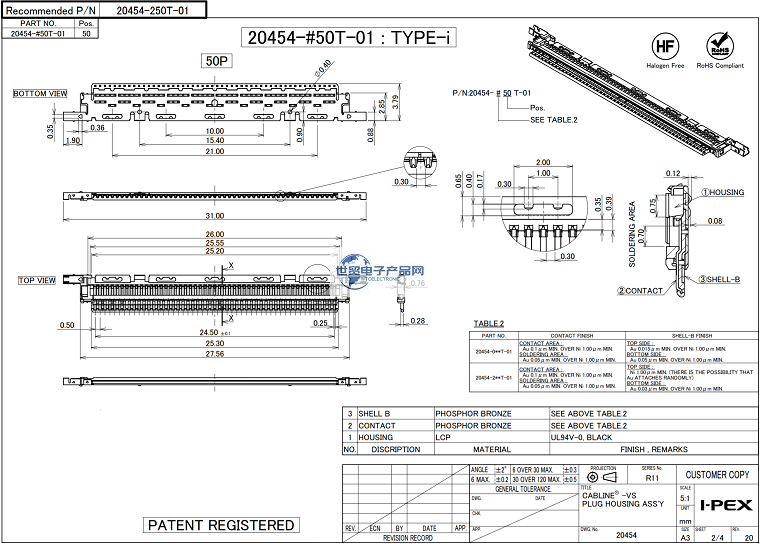

------------------------------------------------------------------------------------------------2、Compatible with I-PEX|I-PEX Connectors|Daiichi Seiko Japan|20454-250T-01|0.5mmピッチLVDSコネクタ参考図：
0.5mmピッチLVDSコネクタ交換用
