互換・代替I-PEX|I-PEXコネクタ|第一精工|20634-140T-02|0.4mmピッチLVDSコネクタは、0.4mmピッチ、水平嵌合スタイル、メカニカルラッチ付き極薄同軸コネクタです。主な特長は、高速伝送、Thunderbolt™ 3（20Gbps/レーン）アプリケーションに最適です。高速伝送、Thunderbolt™ 3（20Gbps/レーン）アプリケーションに最適; メカニカルラッチにより、コネクタの不完全嵌合や断線/非嵌合を防止; CABLINE®-CAシリーズコネクタは多様なスタイルに対応; タップ間隔（mm）：0.400; 高さ：最大1.10（公称1.00）、ピン数：40P; 極細同軸（AWG）：#38 #40 #42 #44 #46; 嵌合タイプ：水平。適合I-PEX｜I-PEXコネクタ｜第一精工｜20634-140T-02｜0.5mmピッチLVDSコネクタ代替]。
------------------------------------------------------------------------------------------------1、Compatible with I-PEX|I-PEX Connectors|Daiichi Seiko Japan|20634-140T-02|0.4mmピッチLVDSコネクタ製品関連技術パラメータ：
| キメラタイプ | くらい |
| Contact pitch | 0.40 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 5.73 mm |
| Width Formula | 6.95+(0.4*?p) mm |
| Pin count | 40 |
| Micro-Coaxial Cable (AWG) | #38#40#42#44#46 |
| Discrete Cable (AWG) | #34#36#38#39#40#42#44#46 |
| Current rating | 0.1A AC/DC [AWG #44] per contact/up to 60 contacts0.24A AC/DC [AWG #42] per contact/up to 50 contacts0.3A AC/DC [AWG #40] per contact/up to 40 contacts0.5A AC/DC [AWG #38] per contact/up to 14 contacts0.8A AC/DC [AWG #36] per contact/up to 6 contacts1.0A AC/DC [AWG #34] per contact/up to 4 contacts |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane)USB 3.1 Gen 2 (10 Gbps)USB 3.1 Gen 1 (5 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)eDP (2.7 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |

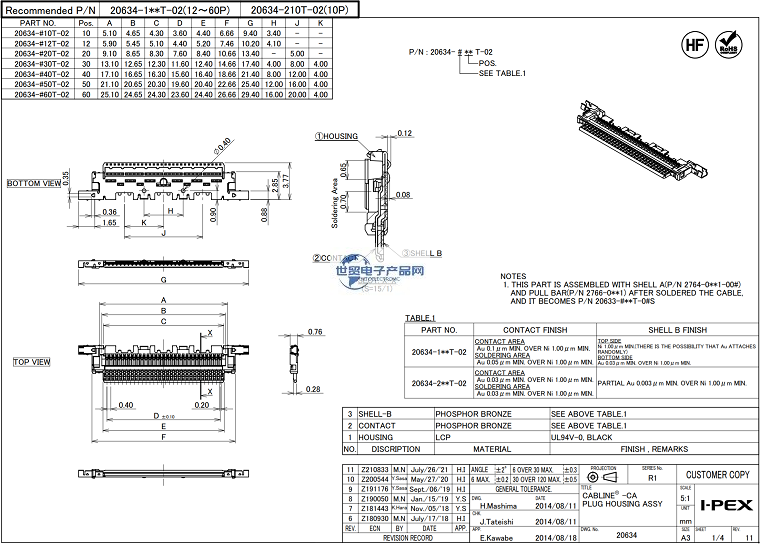

------------------------------------------------------------------------------------------------2,Compatible I-PEX|I-PEX Connectors|Dai-ichi Seiko|20634-140T-02|0.4mmピッチLVDSコネクタ参考図：
0.4mmピッチLVDSコネクタ代替品
