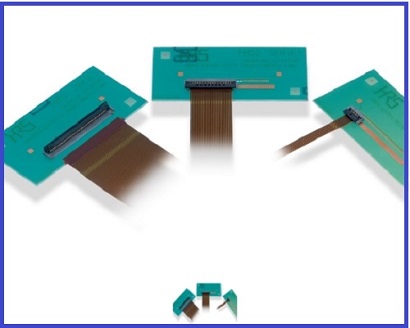

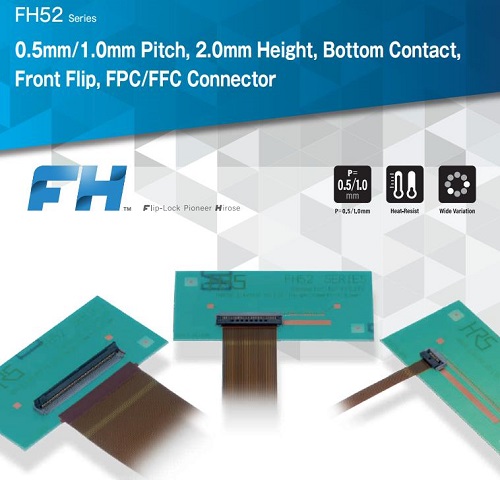

互換・代替HRS|ヒロセ電機|ヒロセコネクタ|FH52-12S-0.5SH |FPCコネクタは、0.5mm/1.0mmピッチ、高さ2.0mm、ボトムコンタクト、フロントフリップタイプ、FPC|FFCコネクタです。 コネクタの主な特長と利点は、1.高い接続信頼性と堅牢な設計 2.多様なニーズに対応する製品バリエーション 3.フリップロックによる操作の簡素化 4.高いFPC/FFC保持力 5. 標準0.3mm厚のFPC/FFCに対応6.コネクタ底面にパターン排除部がない（オーバーモールド設計）7.ハロゲンフリー8.自動ピックアンドプレース実装に対応9.オプションで500個ロールの包装が可能（試作用 500個（試作用）HRS|ヒロセ/Hirose|ヒロセコネクタ|HRS|FH52-12S-0.5SH|FPCコネクタ代替].
------------------------------------------------------------------------------------------------1, Compatible/Replacement HRS|Hirose|Hirose Connectors|FH52 Series ConnectorsFPC/FFCコネクタの製品仕様とパラメータです。
| コネクター・タイプ | ソケット | 取付距離 | 0.5, 1.0 mm |
| コネクタ長（ピッチ方向） | 7.3, 8.1, 8.3, 9.1, 9.3, 9.8, 10.1, 10.3, 11.8, 13.3, 14.3, 15.1, 15.3, 16.1, 16.3, 16.8, 17.1, 17.3, 18.1, 18.3, 19.3, 20.1, 20.3, 21.1, 24.3, 25.3, 26.8, 27.6, 29.3, 30.1, 34.3, 35.1, 36.3, 38.3 mm | コネクターの高さ | 2.0 mm |
| コネクター幅（長手方向） | 5.0, 5.7 mm | コンタクトポジション | 下接点（電気） |
| ZIF/Non-O ZIF/LIF | ZIF | 推奨FFC/FPC | FPC/FFCコネクタ |
| FPC/FFC挿入方向 | くらい | 可動刃 | 必ず |
| 暗証番号の数 | 4, 5, 6, 8, 10, 11, 12, 15, 16, 18, 20, 22, 24, 25, 26, 28, 30, 32, 40, 42, 45, 50, 60, 64, 68 | その他の暗証番号の数 | |
| 開口距離 | 0.5, 1.0 mm | (カラム | 1 |
| トランスミッション仕様 | 2 | 伝送速度 | |
| (最大) 動作温度範囲 | 105C | (動作温度範囲 | -40 |
| (公称電圧 | AC 50.0 V | (公称電圧 | DC 50.0 V |
| 定格電流 | 0.5 A |
------------------------------------------------------------------------------------------------2, Compatible/Replacement HRS|Hirose|Hirose Connectors|FH52 Series ConnectorsFPC/FFCコネクタの製品仕様です：
------------------------------------------------------------------------------------------------3,Compatible/Replacement HRS|Hirose|Hirose Connectors|FH52 Series ConnectorsFPC/FFCコネクタの品番・タイプ一覧です：
| FH52-8S-0.5SH | FH52-30S-0.5SH | FH52-50S-0.5SH | FH52-80S-0.5SH | FH52-44S-0.5SH |
| FH52-10S-0.5SH | FH52-40S-0.5SH | FH52-60S-0.5SH | FH52-12S-1SH | FH52-68S-0.5SH |
| FH52-12S-0.5SH | FH52-60(30)SB-1SH |
