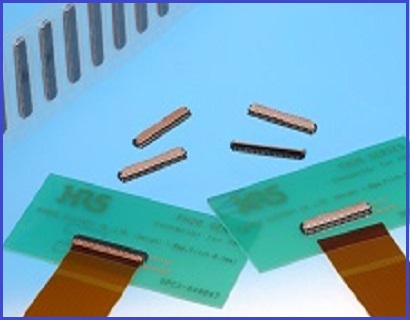

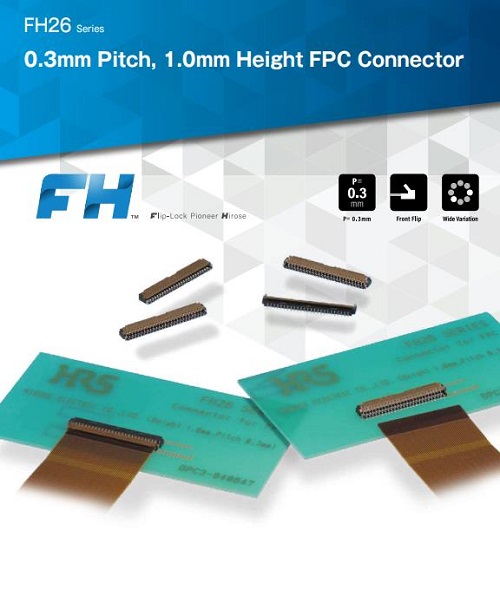

互換/代替HRS|ヒロセ|ヒロセコネクタ|HRS|FH26W-13S-0.3SHW FPCコネクタは：0.3mmピッチ、高さ1.0mmのFPCコネクタです。その主な特長と利点は：1.低ピッチ0.3mm FPCコネクタ超薄型設計、高さ1.0mm、幅1.0mm。 低ピッチ0.3mmFPCコネクタは、高さ1.0mm、幅3.2mmの超薄型設計で、設計上の省スペース化を実現します。 高さ3.2mm、幅3.2mmで設計スペースを節約、プリント基板実装面積を30%削減、40%軽量化（当社0.3mmピッチFH23シリーズ51軽量化比）。 40%の軽量化（当社0.3mmピッチFH23シリーズ51ポジションコネクタ比）。2.簡単基板実装、簡単プリント基板 両面リード設計と0.6mm実装リード間隔により、プリント基板実装を簡素化。0.6mm実装リード間隔により、実装リード間隔を簡素化。 3. コネクタ底面のパターン排除ゾーンなし（オーバーモールド設計）；このコネクタの底面は、コンタクトの露出をなくし、パターン排除ゾーンをなくすために完全にモールドされています（オーバーモールド設計）；PCBのグラフィックや設計の必要性をなくすコンタクト。 フリップロック フリップロック（ワンタッチ回転ZIF機構）軽く押すだけで簡単に操作できます。カチッ カチッ」という音で挿入・嵌合が完了します。HRS|ヒロセ電機|ヒロセコネクタ|FH26W-13S-0.3SHW FPCコネクタ交換用】の詳細はこちら。
------------------------------------------------------------------------------------------------1, Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series ConnectorsFPCコネクタの製品仕様とパラメータ
| Item | Speciffcation | Conditions |
| Insulation Resistance | 50M Q Min. | 100V DC |
| Withstanding Voltage | No flashover or insulation breakdown. | 90V AC for 1 min. |
| Contact Resistance | 100m Q Max.Including FPC conductor resistance | 1mA |
| Mating Durability (Insertion/Withdrawal) | Contact resistance : 100m Q MaxNo damage, cracks, or parts dislocation. | 10 cycles |
| Vibration | No electrical discontinuity of 1 u s or moreContact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Frequency : 10 to 55 Hzsingle amplitude of 0.75mm,10 cycles, 3 directions. |
| Shock | No electrical discontinuity of 1 u s. Min.Contact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Acceleration of 981 m/s?6 ms duration, sine half-wave waveform.3 cycles in each of the 3 axis |
| Humidity(Steady State) | Contact resistance :100m Q MaxInsulation resistance : 50M Q MinNo affect on appearance or performance. | 温度40℃、湿度90%～95%の条件下で96時間。 |
| Temperature Cycle | Contact resistance : 100m Q MaxInsulation resistance : 50M Q Min.No damage, cracks, or parts looseness. | Temperature : -55C-+15C to 35C- +85C++15C to +35C Time : 30 - 2 to 3 - 30 - 2 to 3 (Minutes)5 cycles |
| Resistance to Soldering Heat | No deformation of components affectingperformance. | Reflow : At the recommended temperature profileManual soldering: 350C +/-10C for 51 seconds |
------------------------------------------------------------------------------------------------2, Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series ConnectorsFPCコネクタの製品仕様です：
------------------------------------------------------------------------------------------------3,Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series ConnectorsFPCコネクタの品番・型番一覧です：
| FH26W-13S-0.3SHW | FH26W-19S-0.3SHW | FH26W-25S-0.3SHW | FH26W-31S-0.3SHW | FH26W-37S-0.3SHW |
| FH26W-15S-0.3SHW | FH26W-21S-0.3SHW | FH26W-27S-0.3SHW | FH26W-33S-0.3SHW | FH26W-39S-0.3SHW |
| FH26W-17S-0.3SHW | FH26W-23S-0.3SHW | FH26W-29S-0.3SHW | FH26W-35S-0.3SHW |
