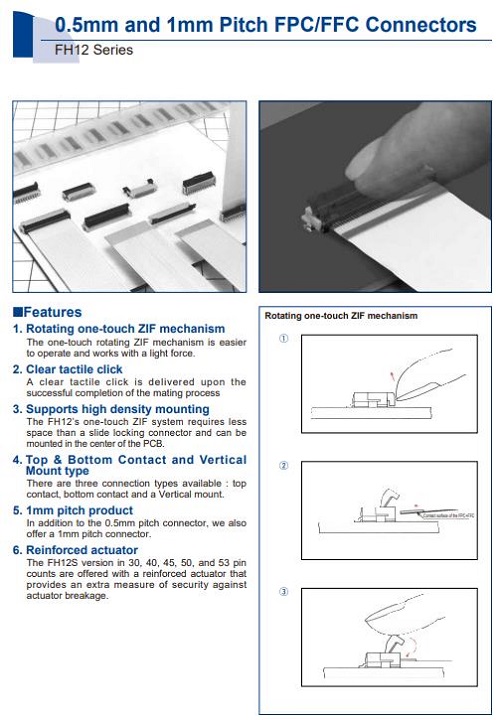

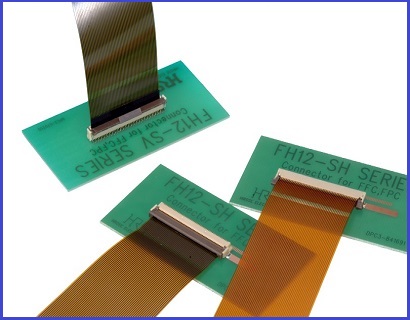

互换性がある/代替HRS Hirose HiroseコネクターFH12-15S-0.5SH FPC/FFCコネクターは1つです：0.5mmピッチ、高さ2.0mm底接触、フロントフリップタイプ;その主な特徴および利点は次のとおりです：1.回転式ワンタッチZIF メカニズム；2.明确なタッチクリック;3.サポート高密度の取付け;4.上下接触タイプおよび垂直取付けタイプ5.;5.1mmピッチプロダクト;6.强化されたアクチュエータ。【世界貿易電子製品網はHRS広瀬広瀬コネクタFH12-15S-0.5SH FPC/FFCコネクタ代替品を提供】。
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
| コネクタタイプ | ソケット | インストールピッチ | 0.5, 1.0 mm |
| コネクタの長さ(ピッチ方向) | 6.4, 7.1, 8.1, 8.4, 9.1, 9.4, 9.5, 9.6, 9.9, 10.1, 10.5, 10.6, 10.9, 11.1, 11.4, 11.6, 11.9, 12.0, 12.1, 12.4, 12.5, 12.6, 13.1, 13.4, 13.5, 13.6, 14.1, 14.4, 14.5, 15.1, 15.4, 15.5, 15.6, 16.1, 16.4, 16.5, 16.6, 17.1, 17.5, 18.1, 18.4, 18.5, 19.0, 19.1, 19.4, 19.5, 19.9, 20.1, 20.4, 20.5, 20.6, 21.0, 21.1, 21.4, 21.5, 21.6, 22.1, 22.5, 23.4, 23.9, 24.1, 24.4, 24.5, 25.5, 25.9, 26.6, 27.0, 27.9, 28.4, 29.1, 29.5, 30.6, 33.4 mm | コネクタの高さ | 2.0, 2.4, 4.85 mm |
| コネクタ幅(縦方向) | 4.85, 6.4, 7.0 mm | 接点位置 | 下部ピン、上部ピン、垂直タイプ |
| ZIF/Non-O ZIF/LIF | ZIF | 推奨FFC/FPC | FPC/FFCコネクタ |
| FPC/FFC挿入方向 | 水平、垂直タイプ | 可動片方向 | 正面、垂直タイプ |
| PIN数 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, 28, 29, 30, 32, 33, 34, 35, 36, 40, 42, 45, 49, 50, 53, 60 | その他のPIN数 | |
| 開口ピッチ | 0.5, 1.0 mm | (設置部)列数 | 1 |
| 伝送仕様 | 伝送速度 | ||
| (Max)使用温度範囲 | 85 ℃ | (Min.)使用温度範囲 | -40 ℃ |
| （AC）定格电圧 | AC 50.0 V | （DC）定格电圧 | DC 50.0 V |
| 定格電流 | 0.5 A |
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
| FH12-6S-0.5SH | FH12-25S-0.5SH | FH12S-45S-0.5SH | FH12A-33S-0.5SH | FH12-20S-0.5SVA |
| FH12-8S-0.5SH | FH12-26S-0.5SH | FH12S-50S-0.5SH | FH12A-34S-0.5SH | FH12-22S-0.5SVA |
| FH12-10S-0.5SH | FH12-28S-0.5SH | FH12S-53S-0.5SH | FH12A-36S-0.5SH | FH12-24S-0.5SVA |
| FH12-11S-0.5SH | FH12-30S-0.5SH | FH12A-10S-0.5SH | FH12A-40S-0.5SH | FH12-26S-0.5SVA |
| FH12-12S-0.5SH | FH12-32S-0.5SH | FH12A-12S-0.5SH | FH12A-42S-0.5SH | FH12-30S-0.5SVA |
| FH12-13S-0.5SH | FH12-33S-0.5SH | FH12A-15S-0.5SH | FH12A-45S-0.5SH | FH12-32S-0.5SVA |
| FH12-14S-0.5SH | FH12-34S-0.5S | FH12A-18S-0.5SH | FH12A-50S-0.5SH | FH12-33S-0.5SVA |
| FH12-15S-0.5SH | FH12-35S-0.5SH | FH12A-20S-0.5SH | FH12-6S-0.5SVA | FH12-34S-0.5SVA |
| FH12-16S-0.5SH | FH12-36S-0.5SH | FH12A-22S-0.5SH | FH12-10S-0.5SVA | FH12-36S-0.5SVA |
| FH12-17S-0.5SH | FH12-40S-0.5SH | FH12A-24S-0.5SH | FH12-12S-0.5SVA | FH12-40S-0.5SVA |
| FH12-18S-0.5SH | FH12-45S-0.5SH | FH12A-26S-0.5SH | FH12-13S-0.5SVA | FH12-45S-0.5SVA |
| FH12-19S-0.5SH | FH12-50S-0.5SH | FH12A-28S-0.5SH | FH12-15S-0.5SVA | FH12-49S-0.5SVA |
| FH12-20S-0.5SH | FH12-53S-0.5SH | FH12A-29S-0.5SH | FH12-16S-0.5SVA | FH12-50S-0.5SVA |
| FH12-22S-0.5SH | FH12S-30S-0.5SH | FH12A-30S-0.5SH | FH12-17S-0.5SVA | FH12-60S-0.5SVA |
| FH12-24S-0.5SH | FH12S-40S-0.5SH | FH12A-32S-0.5SH | FH12-18S-0.5SVA |
------------------------------------------------------------------------------------------------
4、FPC/FFCコネクタ-互换性があるHRSFH12-15S-0.5SHFPC/FFCコネクタの代替品を提供しています
