分類：ブランドコネクタ

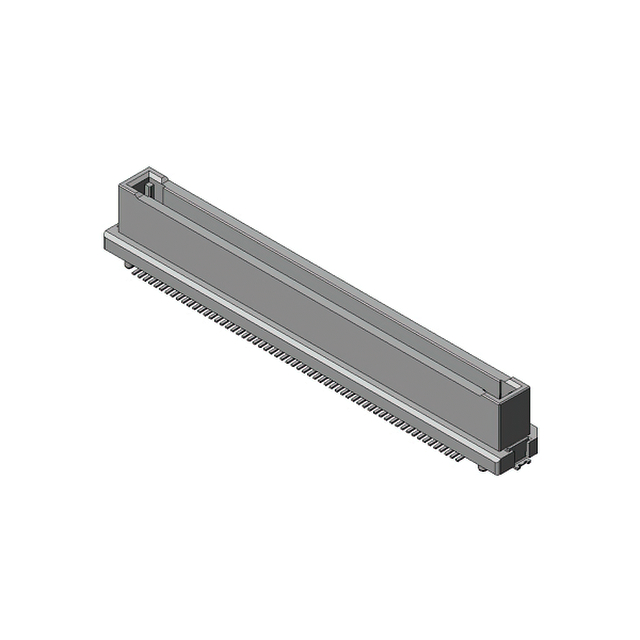

JAE MA01R120VABBR600コネクタ製品概要：
 | メーカー | JAE |
| 製造者料号 | MA01R120VABBR600 | |
| 製品説明 | CONN RIGID SIDE STR 120 POS,120 位置 接続器 ソケット、外被 触点 表面実装型 銅箔镀金 |
JAE MA01R120VABBR600コネクタ製品属性：
| 種類 | 説明 |
| カテゴリー | コネクタ、インターコネクトデバイス |
| 角形コネクタ | |
| アレイ、エッジタイプ、ラミネート型（パネル対パネル） | |
| シリーズ | MA01 |
| パッケージ | 巻筒（TR） |
| CTスライス | |
| コネクタータイプ | プラグ、外被触点 |
| 針の数 | 120 |
| スペース | 0.025"（0.64mm） |
| 並行数 | 2 |
| インストールタイプ | 表面貼装型 |
| 特性：特性 | ベアリングトラック、固定焊接端 |
| タッチ表面処理 | ゴールドフィニッシュ |
| 触頭表面処理厚み | 4.00µin（0.100µm） |
| 接合積層高さ | 8mm，14mm，20mm |
| ボードの高さ | 0.260"（6.60mm） |
JAE MA01R120VABBR600コネクタ製品(シリーズ)紹介：
JAE ElectronicsのMA01シリーズの矩形コネクタは、高密度パネル間接続に特化しており、スペースと性能に対する厳しい要件を満たすアプリケーション環境に適しています。このコネクタは0.64mm間隔のダブルレイアウトを備えており、120個のスロットを装備し、表面貼付安装をサポートしています。自動化生産に適しています。製品はパネルガイドトレイルと固定ウェルタッチ特性を持ち、組み立ての安定性と信頼性を向上させます。タッチポイントの表面は4.00µin（0.100µm）の金メッキ処理を施しており、優れた電気伝導性と耐食性を確保します。MA01シリーズは8mm、14mm、および20mmの接合堆積高さを選択できます。板上の高さはわずか6.60mm（0.260"）で、スペースを効果的に節約します。さまざまなパッケージ形式（巻き取り、カットバンド）が使いやすく、柔軟に使用できます。通信機器、産業自動化、医療電子など、さまざまな分野で広く使用されています。
JAE MA01R120VABBR600 コネクタ ドキュメントおよびメディア：
| リソースタイプ | リンク |
| 仕様書 |
JAE MA01R120VABBR600コネクターオリジナル|サブスティチューション関連説明：
私たちは(JAE)ブランドのコンネクタの在庫供給に専念しており、お客様に優良で信頼性の高い接続ソリューションを提供することに専念しています。私たちの製品には、正規品と高性能な代替品があり、厳しいテストを通じて安定性と効率を確保しています。ドキュメントページの下の連絡先を通じてお問い合わせください！
