分類：ブランドコネクタ

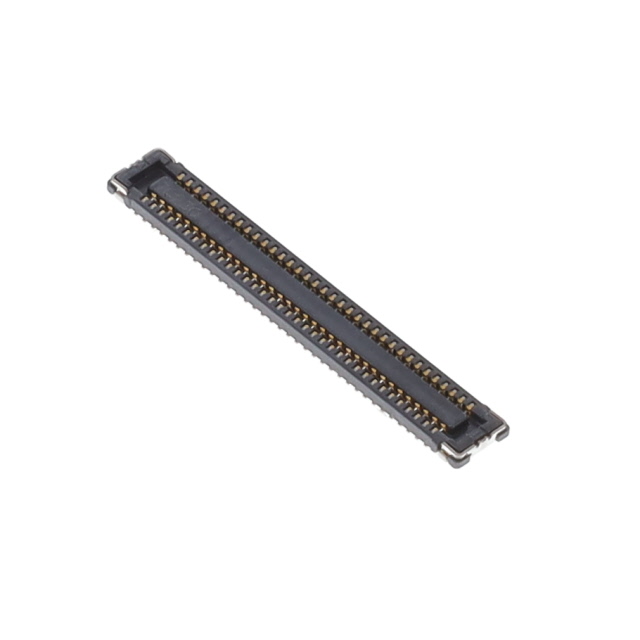

JAE WP7B-S070VA1-R8000 コネクタの製品概要：
 | メーカー | JAE |
| メーカーコード | WP7B-S070VA1-R8000 | |
| 商品説明 | CONN RCPT 70POS SMD GOLD,70極コネクタレセプタクル、センターコンタクト面実装金メッキ |
JAE WP7B-S070VA1-R8000 コネクタの製品属性：
| 類型論 | 説明 |
| フォーム | コネクタ、相互接続 |
| 長方形コネクター | |
| アレイ、エッジタイプ、メザニン（基板対基板） | |
| メーカー | JAE Electronics |
| コネクター・タイプ | ソケット、コンタクト付きセンター |
| 針の本数 | 70 |
| スペーシング | 0.016"（0.40mm） |
| 排数 | 2 |
| 設置タイプ | 表面実装 |
| 性格描写 | 固定焊尾 |
| 接触面処理 | メッキ |
| 接触面の処理厚さ | 4.00µin（0.100µm） |
| スプライススタックの高さ | 0.7mm |
| ボードの高さ | 0.028"（0.71mm） |
| 基本製品番号 | WP7B-S07 |
JAE WP7B-S070VA1-R8000 コネクタ 製品（シリーズ）説明：
JAEエレクトロニクスWP7シリーズ角型コネクタは、小型電子機器用の高精度基板対基板相互接続コネクタです。中央にコンタクトを持つリセプタクルデザイン、70ピンポジション、0.4mmピッチ配列により高密度接続を実現します。WP7B-S07モデルは、はんだ付けの信頼性を向上させる固定はんだテール設計を採用し、嵌合スタック高さはわずか0.7mm、オンボード高さは0.71mmで、超薄型デバイスに適しています。コンタクトには金メッキ（厚さ4.00μin / 0.100μm）を施し、優れた耐食性と導電性を実現し、長期にわたり安定した電気的接続を保証します。携帯電子機器、産業用制御システム、通信機器に広く使用されているこのコネクターは、高密度、高信頼性の接続要件に理想的なソリューションを提供します。
JAE WP7B-S070VA1-R8000 コネクタの資料とメディア：
| リソースタイプ | リンク |
| スペック | WP7B-S0xxVA1-R8000 Drawing |
JAE WP7B-S070VA1-R8000 コネクター 純正品|交換品 説明：
弊社は(JAE)ブランドのコネクタの在庫に特化し、お客様に高品質で信頼性の高い接続ソリューションを提供することをお約束します。当社の製品は、安定性と効率性を確保するために厳しくテストされた純正品と高性能な代替品を含んでいます。資料ページ下の連絡先からお気軽にお問い合わせください！
