I-PEX 83050-100B-01-D CABLINE®-UX II 40AWG/50Ω シリーズ 极細同軸線束 代用品

超細線径と高密度接続で、極細同軸線束が精密機器の配線に重要な解決策となります

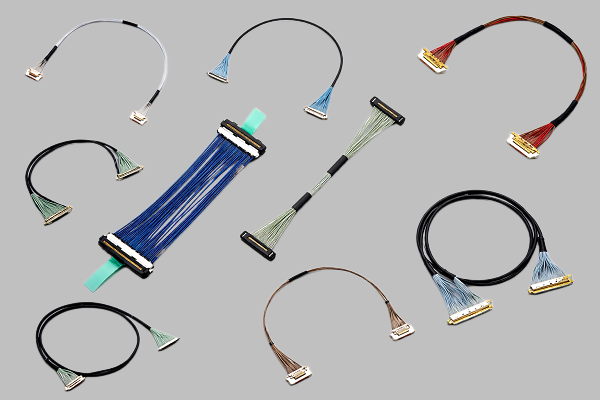

在ラップトップ、タブレット、ディスプレイモジュール、カメラモジュールおよび他のスペースに制約のある電子機器の中で、内部高速信号接続はケーブルのサイズが小さくて済むだけでなく、信号の完全性、シールド性能、曲げ耐久性、およびコネクタの組み立てスペースを兼ね備える必要があります。今回紹介するI-PEX 83050-100B-01-Dは、CABLINE®-UX IIシリーズの34P極細同軸線束に該当し、その線材端コネクタのモデルは20532-034T-02-1です。CABLINE®-UX II製品資料に基づくと、このシリーズのコネクタは0.25mmピッチの超小型構造を備えており、30P、34P、40P、50Pなどのスペックに対応しています；その中で34Pが対応するプラグハウジングの部品番号は20532-034T-02-1です。エンジニアにとって、このような製品の価値は「線を細くする」だけではなく、限られた空間で多チャンネル、高密度、制御されたインピーダンスおよびシールド伝送を実現することにあります；購入担当者にとっては、コネクタモデル、ピン数、線径、インピーダンス、線長、端子接続技術、および大量の一致性に同時に注目する必要があり、単なる通常の配線や単根の同軸線で交換するだけではありません。

---

なぜ極細同軸線はPTFE被覆がよく使われるのか？鍵は絶縁性能、耐熱性、および高周波安定性にあります

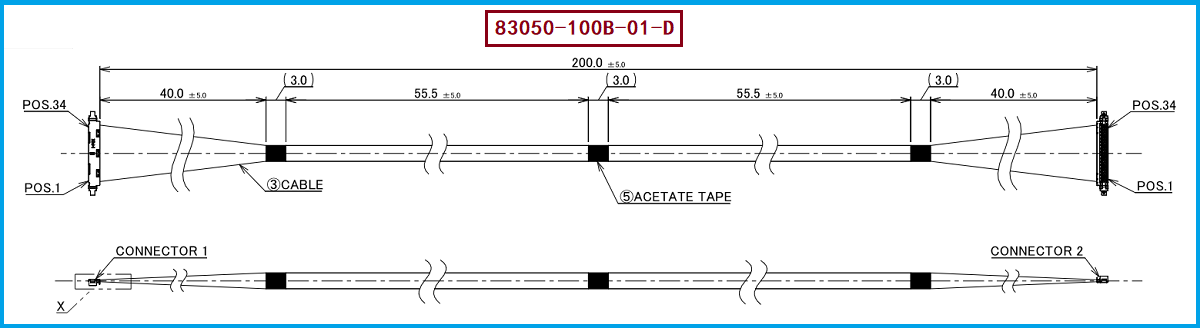

「なぜ極細同軸線がPTFE被覆が多用されるのか？」は、設計選定で非常に注目すべき問題です。厳密に言えば、実際のケーブル構造におけるPTFEが絶縁/絶縁材料として機能するか、または外被覆機能として機能するかは、具体的な線材規格書に従って判断すべきであり、「極細同軸線」であると見てPTFE外被覆が必ず使用されるとは限りません。PTFEが高周波同軸線関連構造によく用いられる理由は、低く安定した絶縁特性、優れた耐熱性および耐化学性、また高周波伝送中の絶縁損耗と阻抗安定性の制御に有利だからです。同軸構造では、絶縁材料が信号伝播特性に直接的に影響を与えるため、材料選択は阻抗制御と高速信号の完全性に関わることになります。業界資料でもPTFEが50Ω同軸接続器の絶縁構造に広く用いられていることが見られ、例えばTE Connectivityの同軸接続器関連資料ではPTFEを明確に絶縁材料として挙げています。極細同軸線の場合、線径が非常に小さいため、絶縁層の寸法、同心度、絶縁定数、屏蔽層構造および導体寸法の関係がより敏感になるため、適切な低損耗絶縁材料を選ぶことで、限られた外径で安定した高周波伝送性能を維持することが助けられます。ただし、強調しておくべきことは：今回の83050-100B-01-Dの公開2D線束図では、Micro-Coax、AWG、阻抗および線束構造を重点的に規定しているが、PTFEを被覆材料として明確に指定していないため、実際の代替生産では、最終的に顧客指定の線材規格書および材料要求を基準としておく必要があります。

---

重点：ただ「挿入できるかどうか」を見るのではなく、全体の電気と機械のマッチングも見ることです

I-PEX 83050-100B-01-Dの代替開発において、工務部門が「コネクタ＋線材＋加工＋テスト」の全体匹配思考を構築することをお勧めします。今回のプロジェクトで指定された線材端コネクタのモデルは20532-034T-02-1で、CABLINE®-UX II 34Pin Plug Housingに対応しています；資料には30P、34P、40P、50Pの異なるピン数のHousingモデルが同時に記載されていますので、34P製品は他のピン数のコネクタで単純に代替することはできません。素材適合の面では、今回のプロジェクトで指定された20532-034T-02-1はAWG#40線材に適合するとされていますが、これが代替開発時の重要な入力パラメータとして考慮されるべきです；さらに、既に提供された83050-100B-01-D線束図面資料には、元のMicro-CoaxスペックがAWG#46、50Ωと記載されていますので、実際のクライアントプロジェクトがAWG#40を使用する場合、コネクタ端接ウィンドウ、線材外径、インピーダンス、シールド構造、端接寸法及び高速信号テスト結果が設計要件を満たしているかどうかをさらに確認する必要があります。つまり、AWG#40は今回のコネクタ適合案の重要条件ですが、83050-100B-01-D図面でのAWG#46スペックと直接同等ではありません。この違いは国産代替プロジェクトでは特に工程確認が必要であり、コネクタ料号やAWG数字を単に交換するのではなく、避けるべきです。

---

選型と互換性及び代替案の参考及び提案：コネクタのピン数からケーブル構造まで核对します

I-PEX 83050-100B-01-Dの互換代替において、エンジニアはまず34P構造および線材端子接続器20532-034T-02-1を確認し、次に実際に使用する極細同軸線の仕様を確認します。これにはAWG、特性抵抗、外径、絶縁/絶縁材料、シールド構造および導体構造が含まれます。その後、線束長さ、線序、両端の接続方法、テープまたは固定方法、端部サイズを確認します。購入担当者に対しては、見積もり依頼時には「CABLINE®-UX II 34P」という条件だけでなく、目標材料番号83050-100B-01-D、接続器モデル20532-034T-02-1、目標線材AWG#40および具体的な長さと電気性能要求を同時に提供することをお勧めします。特にAWG#40と原图面のAWG#46が異なる場合、供給元に抵抗、導通、絶縁、耐圧および必要な高速信号完全性検証データを提供させる必要があります。当社では、I-PEX 83050-100B-01-D互換代替線束プランを提供し、顧客が提供するサンプル、図面、接続器モデル、線材仕様およびアプリケーション要求に基づいて、極細同軸線束のカスタム製造と代替開発を行い、エンジニアチームが「接続器対応可能」から「線束全体が使用可能で性能が検証可能」に進むサポートを提供します。

---

極細同軸線束の代替の核心は、小型化と高速性能の間で信頼性のあるバランスを取ることです
I-PEX 83050-100B-01-D は、高密度、小型化電子機器内部接続向けの 34P 架細同軸線束製品で、対応する線材端子接続器のモデルは 20532-034T-02-1 です。極細同軸ケーブル材料の選択において、PTFE が注目される理由は、その絶縁及び耐熱などの特性が多くの高周波同軸応用に適しているからですが、特定のラインアップにおいては、実際の線材仕様書で材料を確認する必要があり、PTFE をすべての極細同軸線の固定保護材料として単純に見なすことはできません。私は【3W電子部品ネット】，高速インターフェースの極細同軸ケーブルと精密なコネクタの互換性と代替品の生産サポートに専念しています。プロジェクトの相談は、以下の連絡先までお願いいたします：張社長 18913228573（ラインも同じです）国内産品代替プロジェクトにおいて、本当に重要なのは、同時にコネクタの互換性、AWG規格、抵抗制御、線材の外径、シールド構造、端接工法、機械的寸法、高速信号性能などの問題を解決することです。当プロジェクトを例に取ると、20532-034T-02-1 + AWG#40 は代替開発の重要な組み合わせ条件であり、元の83050-100B-01-D図面に示された線材規格も実際のプロジェクト要求と最終確認が必要です。完全な工学評価と製造確認を通じて、より信頼性の高い極細同軸線束の代替を実現することができます。
