I-PEX 82690-100B-01-D CABLINE®-VS 40AWG/50Ω シリーズ 极細同軸線束 代用品

なぜ高速デバイスは極細同軸線束の干渉抵抗能力をどんどん重視するようになったのか？

在ラップトップパソコン、高速ディスプレイデバイス、工業視覚、カメラモジュール、および高性能電子機器内部では、シグナルレートが引き続き高くなっており、ケーブルは「小型化、軽量化」の構造要求を満たすだけでなく、高速シグナル伝送過程で起こりやすいパルス干渉、外部磁界干渉、およびシグナルの整合性の低下を解決しなければなりません。伝統的な多芯排線は高速シグナル環境で、導体間の距離が近いために、電界と磁界の共鳴が容易に発生し、近接したチャンネルが同時に高速シグナルを伝送する際には、パルス干渉が生じることがあります。これにより、波形の歪み、眼図の悪化、および通信エラーが発生する可能性があります。極細同軸ケーブルは「中心導体＋絶縁層＋シールド層」の同軸構造を通じて、シグナルが比較的独立で制御された伝送経路を持ち、構造的レベルで外部干渉がシグナル経路に入る概率や近接チャネル間の影響を低減します。エンジニアにとってこれは、ケーブルの寸法が制限されている場合でも、より安定した高速シグナル伝送環境を得ることができることを意味し、購入者にとっては、極細同軸ケーブルを選ぶ際には、線径や価格だけでなく、イムペーダンス、構造、コネクタのマッチング、および全体の加工一致性に特に注意を払う必要があります。

---

極細同軸線束が干渉を低減する方法は、同軸構造と屏蔽経路にあります。

極細同軸線束が干渉を低減する核心は、「線材がより細い」という単なることではなく、その特別な同軸伝送構造に依存しています。高速信号は主に中心導体を沿って伝搬し、周囲の絶縁層は安定した電気構造を維持し、シールド層は外部の電磁界を遮断し、同時に信号エネルギーの伝搬範囲を制御します。多くの極細同軸線が密集に並ぶと、各信号チャネルは比較的独立したシールド構造を持ち、従来の並行導線に比べて相邻の線路間の電磁結合を効果的に低減できます。また、高速信号はインピーダンスの連続性に非常に敏感であり、チップ、PCB、コネクタ、線束間に明確なインピーダンス不連続があれば、信号反射が生じやすくなります。反射と串扰が重なると、信号の質がさらに影響されます。したがって、高速線束の設計を行う際には、シールド、インピーダンス、配線、コネクタ、端子加工などの要素を同時に考慮する必要があります。それよりもシールド層の厚みを増やすことに限りません。I-PEX CABLINE®-VSは0.5mm間隔の水平対插構造を用いており、Micro-Coaxial Cableと組み合わせることで、高密度高速信号接続のためのコンパクトなコネクタと線束の組み合わせを提供します。

---

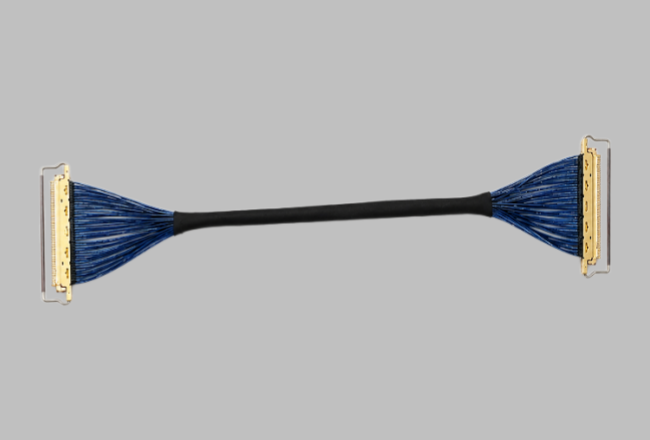

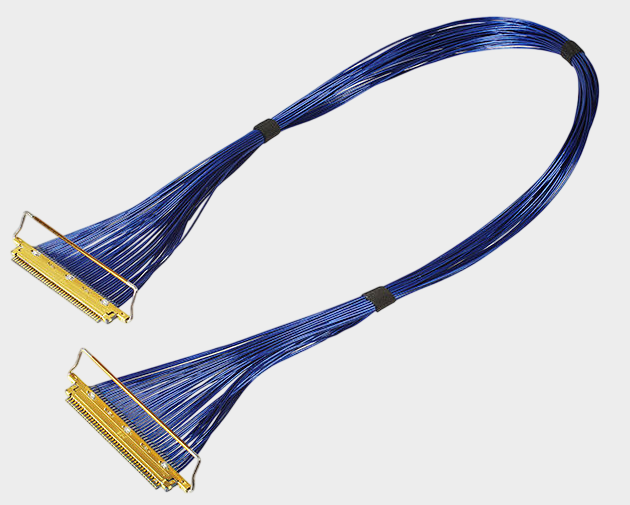

I-PEX 82690-100B-01-D：40ピン、AWG#40、50Ω、100MM極細同軸線束

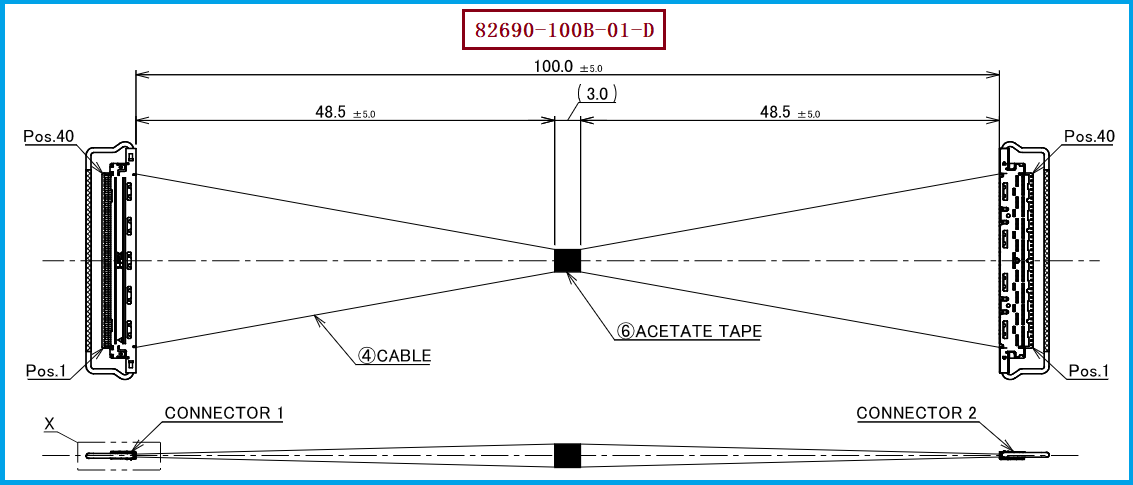

今回紹介する具体な製品はI-PEX 82690-100B-01-Dで、CABLINE-VS 40P HARNESSに対応しています。I-PEX公式のエンジニアリング図によると、このケーブルは40Pinマイクロ同軸ケーブル、AWG#40、50Ω仕様を用いており、40本の極細同軸線を使用し、長さは100.0±5.0mmです。1-1直通構造を用いており、Connector 1のPin 1からPin 40までがConnector 2のPin 1からPin 40に対応しています。線材端の接続器の関連モデルは20454-240Tで、エンジニアリング図にはCABLINE-VS Plug P/Nが20453-240T-03と記載され、ペア接続器は20455-040E-66です。エンジニアにしてこのケーブルのポイントは「40Pin+100mm」だけではなく、AWG#40の極細同軸線と50Ωの電気的特徴の組み合わせであり、線材、端子接続、屏蔽処理及び接続器の組み立て過程で一貫性を保つことが重要です。材料パラメータが同じでも、加工の差異により実際の高速信号性能に変化が生じる可能性があります。このモデルのエンジニアリング図には、AC 250V耐電圧、2.0mA最大漏電流、DC 100V条件下での50MΩ以上の絶縁抵抗および30V定格電圧など、具体的な要件が明確に記載されており、工程検証および代替開発時の重要な参考となります。

---

選型と互換性および代替案の参考及び提案

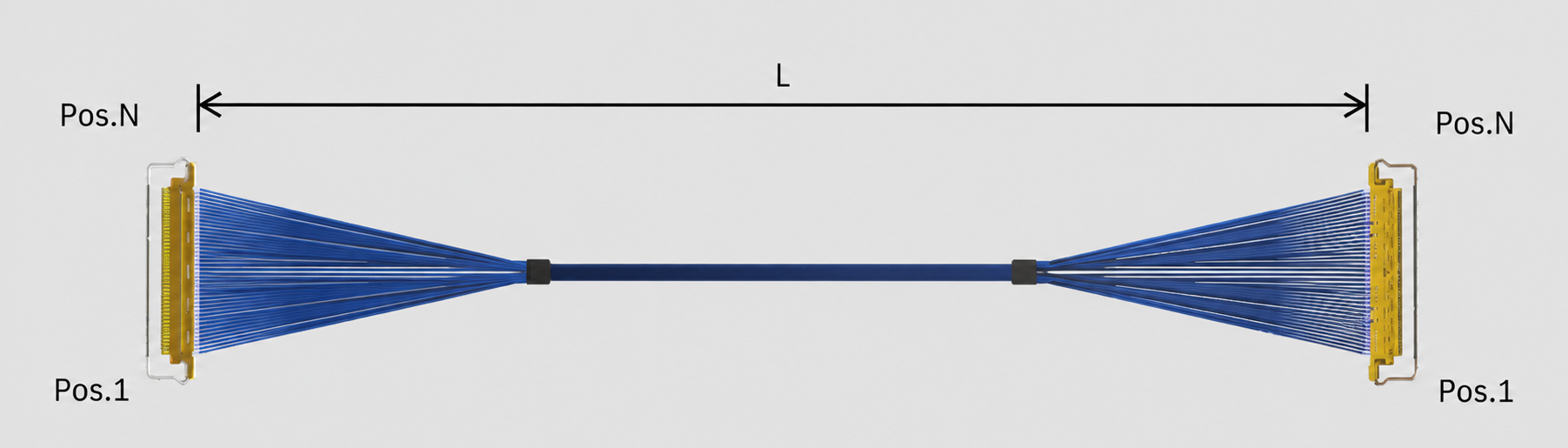

I-PEX CABLINE-VSシリーズの選定、国産代替やサプライヤー導入を行っているエンジニアや購買担当者の方には、コネクタの外観が一致しているだけで線束が直接代替可能であるかを判断しないでください。Pin数、AWG線規、特性阻抗、線束長さ、Pin Assignment、コネクタモデル、端子構造、実際の取付けスペースを重点的に確認してください。例えば、82690-100B-01-Dの場合、鍵となる組み合わせは40Pin、AWG#40、50Ω、100MM、1-1構造で、20454-240Tなどのコネクタコンポーネントと組み合わせています。国産互換代替に使用する場合、元の製品のコネクタインターフェース、線材規格、寸法要求に従って開発を行い、通電、絶縁、耐圧、阻抗、高速信号完全性などのテストをさらに実施して確認してください。購買側にとっては、この方法により、単に低価格を追求して「コネクタは挿入できるが、高速性能や長期信頼性が満足できない」という問題を避けることができます。当社では、以下を提供できます：I-PEX 82690-100B-01-D互換代替線束ソリューション、40Pin、AWG#40、50Ω、100MMなどの主要スペックを中心に極細同軸線束の互換開発と製造を行い、クライアントに線材からコネクタ端子までの代替ソリューションを提案します。

---

極細同軸線束は高速、小型化機器で干渉を低減する重要な接続案です
極細同軸線束の干渉低減の鍵は、独立した同軸構造が形成する信号伝送とシールド経路にあります。また、合理的なインピーダンス設計、コネクタのマッチング、および精密な端末加工により、高速信号の伝送プロセス中の交叉干渉、外部干渉、および反射リスクを減少させます。I-PEX 82690-100B-01-Dは40ピン、AWG#40、50Ω Micro-Coaxial Cableおよび100MM長さを搭載し、20454-240TなどのCABLINE-VSシリーズコネクタコンポーネントと組み合わせて使用されます。これは高速伝送、高密度接続、および小型化設計の組み合わせを示しています。エンジニアにとって、信号の完全性と機械電気の互換性の観点から選定を行うことが重要です；私は【3W電子部品ウェブサイト】，私たちの会社は充実した極細同軸線束の生産システムと技術チームを持ち、さまざまな同軸線束のカスタマイズと代替が可能です；お問い合わせをお待ちしております：張經理 18913228573（ライン同号）購入担当者にとっては、規格の一致性、代替可能性、大量生産能力、および品質の安定性の観点から総合的に評価する必要があります。成熟で信頼性の高い極細同軸線束の供給案を選ぶことで、国産の代替を達成しながら高速性能、接続の信頼性、および大量出荷能力を両立させることができます。
