I-PEX 82976-100B-01-D CABLINE®-CA 40AWG/50Ω シリーズ極細同軸線束の代替品

極細同軸線束は「寸法が同じでも直接交換できる」とは限りません。事前に確認することでプロジェクトの導入リスクを決定します。

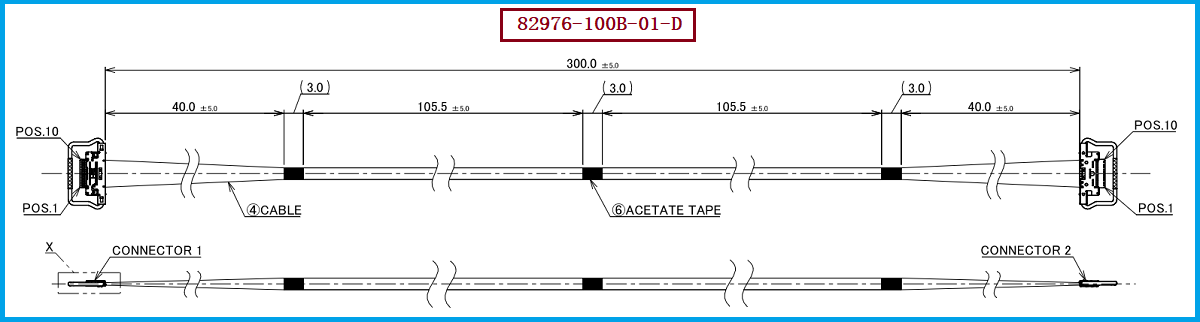

高速電子機器内蔵接続において、極細同軸線束は高速信号伝送、電磁干渉防止および空間接続といった重要な役割を果たしています。エンジニアや購入担当者は、極細同軸線束を選ぶ際には、「インターフェースが挿入できるかどうか」に注目するだけでなく、コネクタのマッチング、線材構造、抵抗率制御、信号完全性、組立寸法、線長および信頼性などの要因を総合的に確認する必要があります。今回のI-PEX 82976-100B-01-Dを例にとってみると、この製品はI-PEX CABLINE®-CAシリーズの極細同軸線束ソリューションに該当し、線材端に使用されるコネクタモデルは20634-210T-02で、線束長は300mmです。極細同軸線の線径、同軸構造、端子圧接、屏蔽処理、抵抗率制御が非常に細かいため、コネクタモデルが同じでも、線材仕様、端子圧接、屏蔽処理、抵抗率制御に差があると高速信号の質が低下する可能性があります。したがって、大量導入前にサンプル検証、構造検証および性能検証を行うことは、プロジェクト後期の不良返工および品質リスクを減らす重要な要素です。

---

なぜ極細同軸線束は事前に検証が必要なのか？エンジニアが本当に確認すべきは「システムマッチング」です

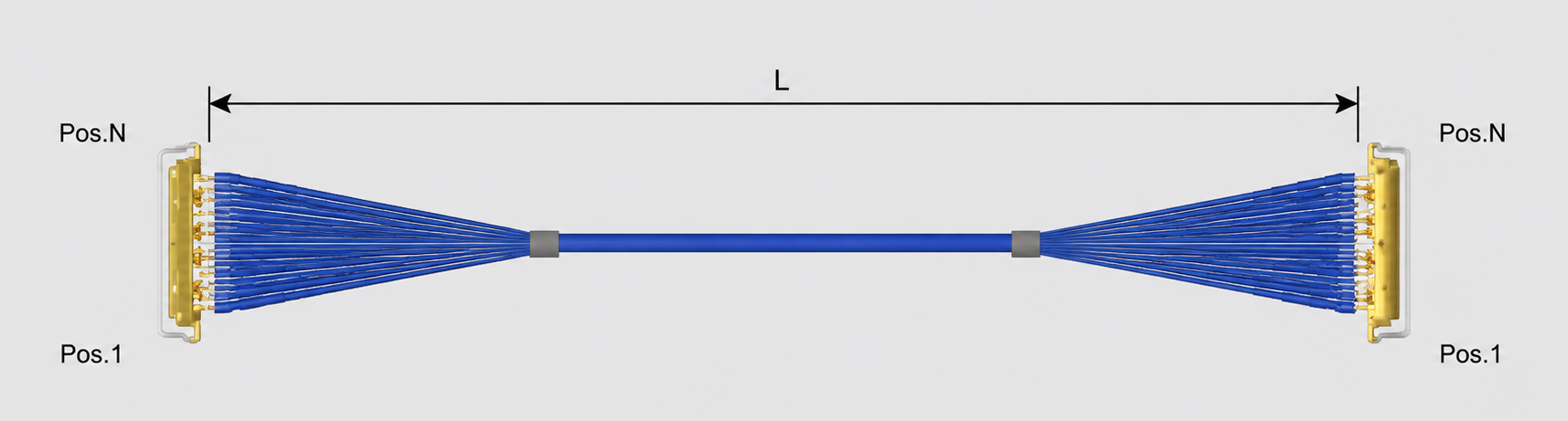

高速信号応用において、極細同軸線束は単独で動作する部品ではなく、PCB、コネクタ、チップ及び表示/カメラなどの機能モジュールを結ぶ完全な信号ラインです。したがって、エンジニアが選定段階で注目すべきことはコネクタの外観だけでなく、線束と整个システムのマッチング度を確認することです。例えば、I-PEX 82976-100B-01-Dは10ピンレベルのCABLINE®-CA極細同軸線束応用に対応しており、40AWG極細同軸線、300mmの長さ、1-1の端対端接続方式を採用していますが、線材の特性抵抗、衰減、串扰、回波損失および端接品質が高速信号に影響を与えます。特にeDP、MIPI、USB高速信号または他の高周波差分伝送が使用される場合、線束の長さが100mmから200mm、300mmに変更されたとき、信号損失やタイムシフト余裕も変化する可能性があります。したがって、サンプルの事前確認を行うことで、エンジニアは設計段階で「コネクタ+極細同軸線+端接工法+PCB」の全体の互換性を確認することができ、高速信号が安定して通過できないことが量産後に発見されることを防ぐことができます。購入担当者にとっては、事前の確認が原材料の購入後の組付け不可能、性能不達、再設計や再試作が必要な問題を効果的に回避することができます。

---

非常に細い同軸線束の事前確認では、どの信頼性と製造の詳細を重視するか？

極細同軸線束の信頼性は、多くの段階での共同管理から来ています。まずはコネクタ端の信頼性で、このプランで使用される線材端コネクタモデルは20634-210T-02で、コネクタと極細同軸線の端接精度が接触安定性に直接影響を与えます；次に線材本体の信頼性で、極細同軸線の内部には中心導体、絶縁層、屏蔽層および外被などが含まれており、過度な曲げ、引張または長期の機械的なストレスは内部構造の変化を引き起こし、これによりインピーダンスおよび信号伝送に影響を与える可能性があります；さらに屏蔽と接地の信頼性で、高速信号環境では、屏蔽処理が不安定であれば、EMI干渉および干渉リスクが増加する可能性があります；さらに、挿入・取り外しの耐久性、温度変化、振動、曲げ、引張および長期使用後の接触安定性にも注意を払う必要があります。これらの要因は単に外観で判断することができず、したがってサンプルのインストール、通断テスト、高速信号テスト、機械的な組み立て確認および信頼性確認を行うことは、エンジニアにとって製品の仕様化の重要なステップであり、購入者にとっては安定したサプライヤーの選定、大量購入リスクの削減の重要な根拠となります。

---

選型・互換性および代替案の参照及び提案：I-PEX 82976-100B-01-Dを対象に国産互換代替案を検討

对于使用または導入を計画しているI-PEX 82976-100B-01-Dの顧客にとって、国産化、コスト最適化、サプライチェーンの代替案を探す場合、元の製品のコンectorモデル、ピン数、線材規格、ケーブル長さ、ピンアサイン、出線方向及び実際のインストールスペースを代替確認の基本条件としてお勧めします。このプランは特に20634-210T-02コンector、300mmの極細同軸ケーブルの長さに対応しており、実際の代替過程で、まず少量のサンプルを作成し、顧客の設備に基づいて寸法組み合わせ、高速信号、導通、抵抗、衰减、交叉干渉、折り曲げ及び信頼性などのプロジェクトを確認することをお勧めします；確認が通った後、小規模試作及び大量供給段階に入ります。私たちはI-PEX 82976-100B-01-D互換の代替ケーブルパターンを提供しており、顧客の設備の実際の構造、コンectorの要求、線材規格、長さ及び端子要求に応じて、極細同軸ケーブルをカスタマイズすることができ、設計開発、サンプル確認、国産代替及び大量購入に対応するケーブルソリューションを提供します。購入側にとっては、「確認した後に入れる」という方法も、安定した第二の供給源を築くことにもより有利ですし、単一の供給元への依存を減らすこともできます。

---

事前確認は、極細同軸線束が安定した大量生産を実現する重要な段階です
極細同軸線束が事前に検証が必要な理由は、その製品性能が接続器自体だけでなく、極細同軸線材の構造、インピーダンス制御、端接技術、屏蔽処理、線束の長さ、そして全体の高速信号システムと密接に関連しているからです。I-PEX 82976-100B-01-D という300mmの極細同軸線束方案において、その線材端は20634-210T-02接続器を使用しており、実際に国産互換交換を行う際には、サンプルテストと全体の検証を通じて、交換線束が元のアプリケーション要求を満たしているか確認することが重要です。エンジニアにとっては、事前に検証することで設計修正や大量生産における不良リスクを低減できます。私は【3W電子部品ウェブサイト】，高速極細同軸線束およびコネクタの開発と代替案に専念しております。選定や検証、製品のご要望がございましたら、お気軽にお問い合わせください：張社長 18913228573（ライン同号）。購入担当者にとっては、供給能力、製品の一致性、および大量出荷の信頼性を事前に確認できるでしょう。当社は極細同軸線束の生産製造に専念しており、I-PEX 82976-100B-01-Dを中心に互換代替、サンプル検証およびカスタマイズ生産を行い、顧客にサンプル開発から大量供給までの極細同軸線束のソリューションを提供します。
